1.2 液位控制系统（上交 816 真题考过）

课程总览

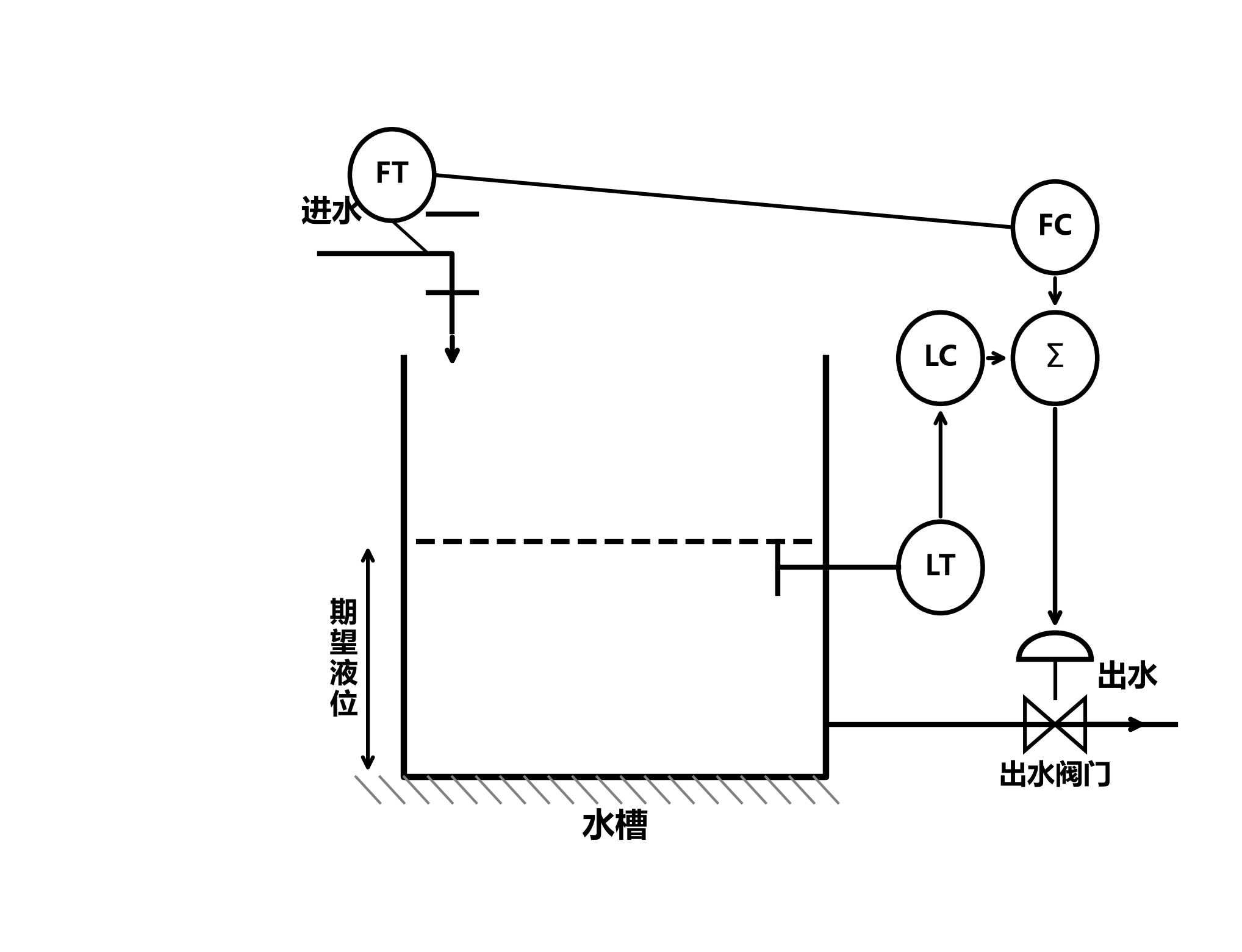

液位控制系统示意图，通过调节出水阀门开度来维持液位稳定。试阐述被控对象和被控变量，绘制系统方框图及说明工作原理。


答：

要点回顾：

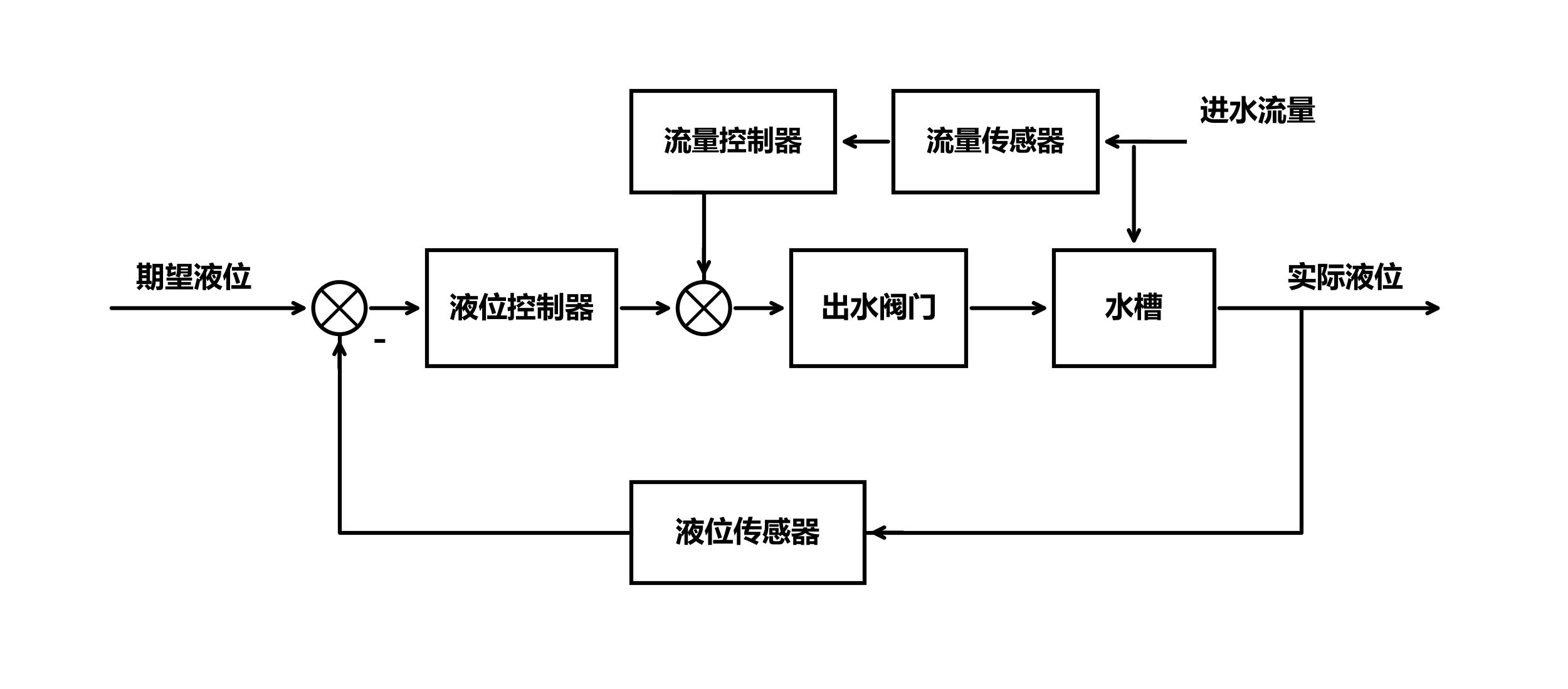

绘制系统方框图如下：


这是一个按________的________控制系统，它的控制方式是把按偏差进行的闭环控制与按进水流量（扰动）补偿的开环控制相结合。

采用________，通过液位传感器测得实际液位，反馈到输入端，与期望液位进行比较，形成偏差，送入液位控制器，由液位控制器对水槽液位进行自动控制。若水槽液位过高，液位控制器使出水阀门开度变大，增加出水量，进而使实际液位与期望液位一致。

________是主要扰动，用流量传感器测量扰动信号，将其送到流量控制器输入端，进行扰动补偿。当进水流量减少时，通过流量控制器使出水阀门开度变小，减少出水量，以保证水槽液位不发生大的波动。
