1.1 热交换器温度控制系统（上交 816 真题考过）

课程总览

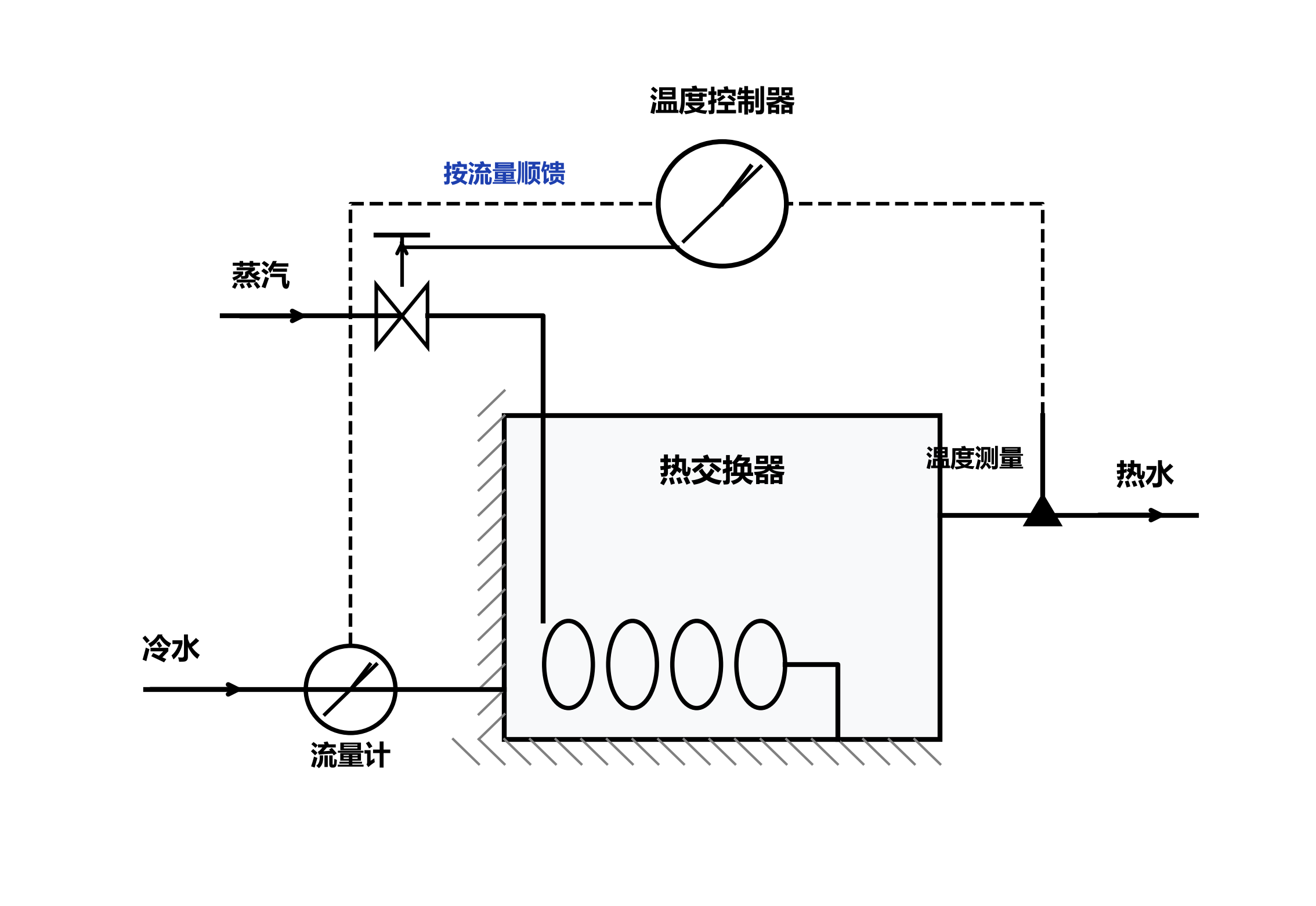

下图为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方框图，系统的被控对象和被控变量各是什么？并说明为了保持热水温度为期望值，系统是如何工作的？


答：

① 确定被控对象、被控变量、主要扰动
② 确定控制方式

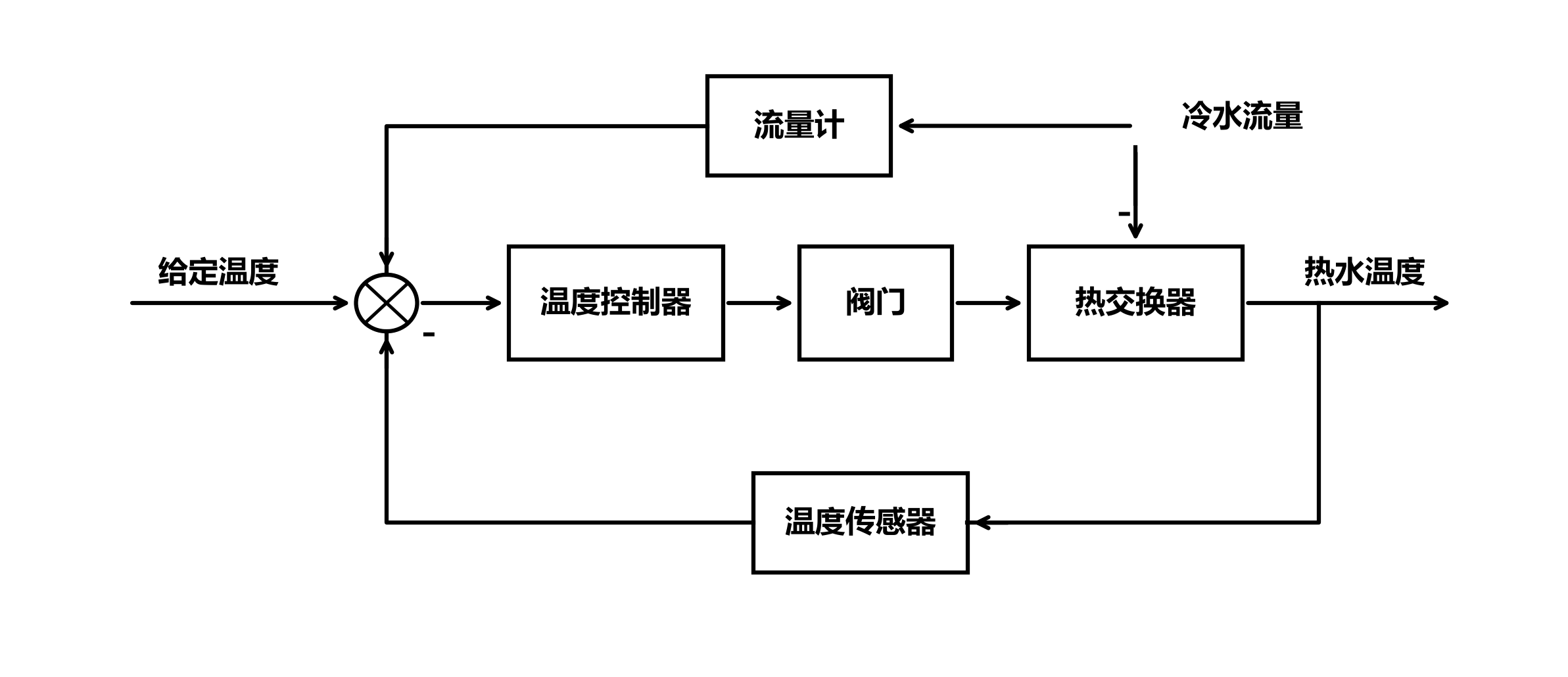

绘制系统方框图如下图所示：


这是一个按________补偿的________控制系统，它的控制方式是把按偏差进行的闭环控制与按冷水流量（扰动）补偿的开环控制相结合。

采用________，通过温度传感器测得热水温度，反馈到输入端，与给定温度进行比较，形成偏差，送入温度控制器，由温度控制器对热水温度进行自动控制。若热水温度过高，温度控制器使阀门开度变小，减少蒸汽量，从而使热交换器内的热水温度与给定值一致。

冷水流量是________，用流量计测量扰动信号，将其送到控制器输入端，进行扰动补偿。当冷水流量增大时，通过温度控制器使阀门开度变大，增大蒸汽量，保证热交换器内的热水温度不发生大的波动。
