过热蒸汽温度控制系统

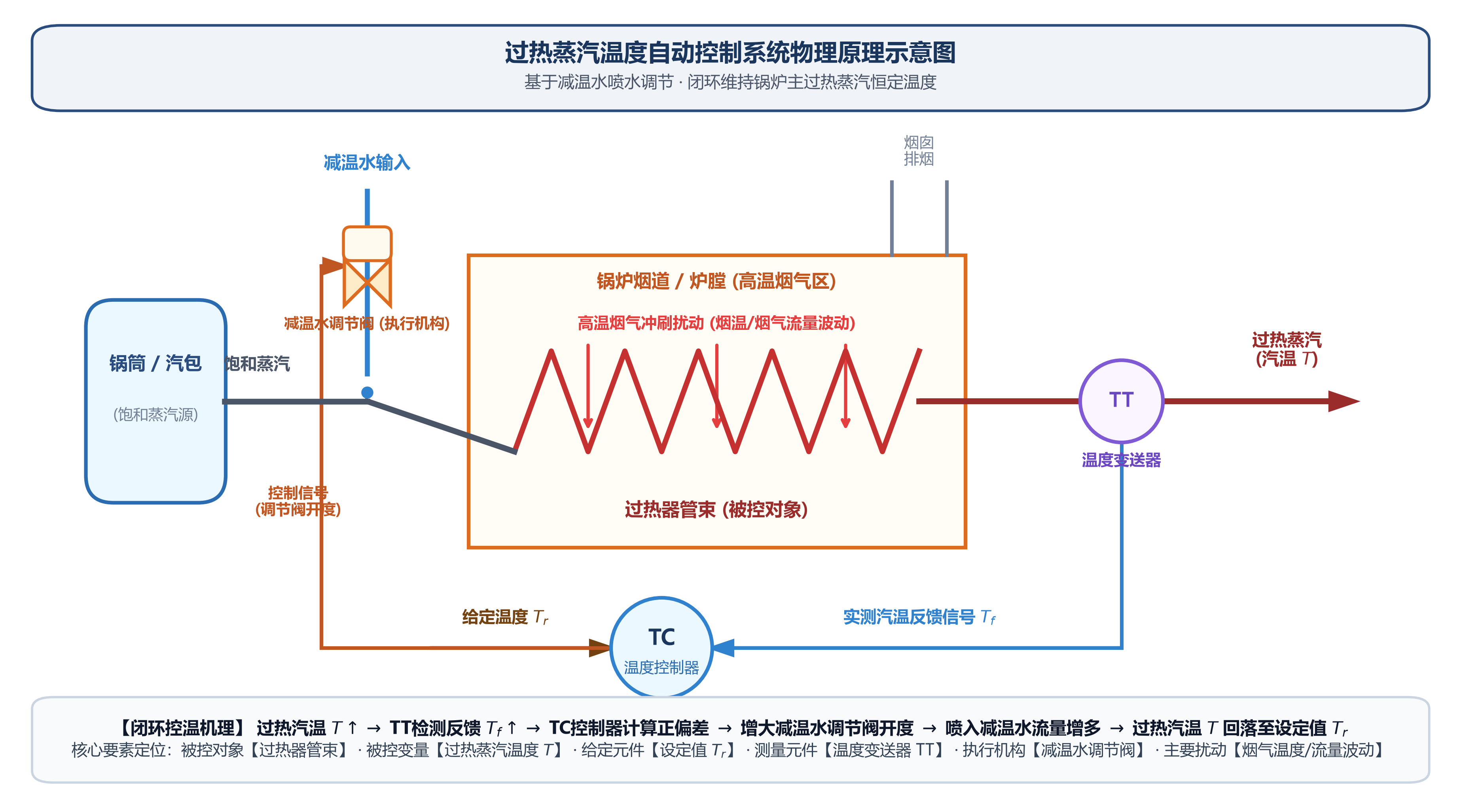

• 过热蒸汽温度控制系统原理示意图 在燃煤锅炉运行中，过热蒸汽温度是系统运行质量的重要指标之一，过热蒸汽温度较高，可能造成过热器蒸汽管道损坏；过热蒸汽温度过低，会降低内功率。运行过程中必须保持过热蒸汽温度稳定在设定值附近。 指出系统的被控对象，被控变量；绘制工作原理方框图；分析系统的工作过程。

笔记部分：

• 温度：TT TC
• 压力：PT PC
• 液位：HT HC
• 流量：FT FC

答：被控对象是过热器，被控变量是过热蒸汽温度。

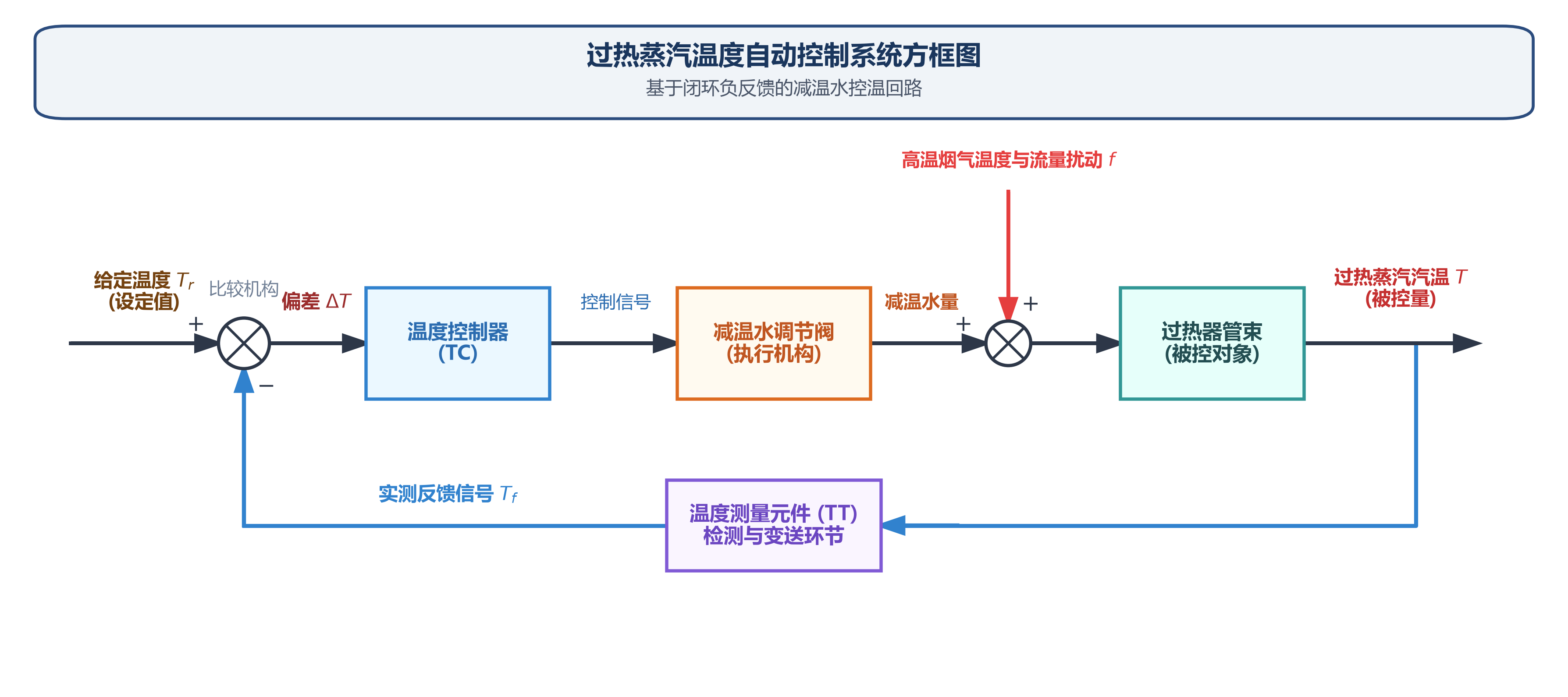

绘制工作原理方框图：

分析系统的工作过程： 这是一个闭环控制系统，将过热器的实际温度通过温度测量元件反馈到输入端与给定温度进行比较，形成偏差信号。该偏差信号经过温度控制器，产生控制信号，控制减温水调节阀的开度，从而调节过热器中的过热蒸汽温度。

当过热蒸汽温度偏低时，实际温度低于给定温度，偏差为正，温度控制器控制减温水调节开度关小（减小），从而使过热器中的过热蒸汽温度升高，与给定温度一致。

当过热蒸汽温度偏高时，实际温度高于给定温度，偏差为负，温度控制器控制减温水调节开度开大（增大），从而使过热器中的过热蒸汽温度降低，与给定温度一致。

此时，偏差为零，过热蒸汽温度保持不变。
