2015 年上海交通大学 816 自动控制原理 试题

1.1k WORDS4 MIN READ#考研

2015 年上海交通大学 816 自动控制原理 试题

来源:1996-2023年上海交通大学真题.pdf 第 78-82 页 说明:逐字录入原件文字,原扫描件斜向红色水印已剔除。 注:第八题原文作“如何能”,应为“如能”,此处保留原文。第六题原文照录(分母无积分环节),但该题要求速度稳态误差系数 kv50k_v\ge50;原答案按 G0(s)=50s(0.1s+1)(0.05s+1)G_0(s)=\dfrac{50}{s(0.1s+1)(0.05s+1)} 求解。此为原卷与原答案本身不一致,此处不改动原文。


上海交通大学二〇一五年攻读硕士学位研究生

入学考试试题

考试科目:自动控制原理    编号:816

注意:答案必须写在答题纸上,写在试卷或草稿纸上均无效。

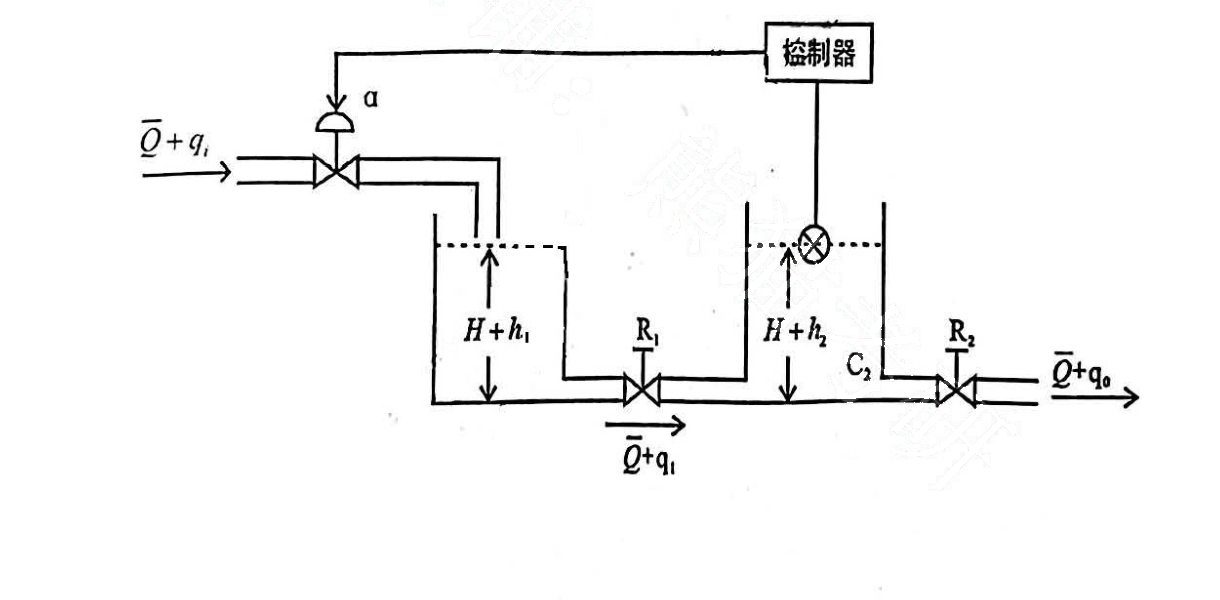

一、(共 20 分)如图所示的液位控制系统,在稳态(输入流量和输出流量均为 Q\overline{Q})时,通过调节阀门开度 aa 输入流量增加 qiq_i,两个容器的水位分别为 h1h_1h2h_2,流量变化分别为 q1q_1qoq_o;图中 R1R_1R2R_2 分别为容器 1 和容器 2 的液阻(定义为产生单位流量变化所需要的液位差的变化);C1C_1C2C_2 分别为容器 1 和容器 2 的液容(定义为引起单位水位变化所需要的容器中存储的液体量的变化。)

(1)试求出第二个容器的液位变化 h2h_2 与输入流量增量 qiq_i 之间的传递函数;

(2)试绘制系统的控制框图,并说明为了保持水位 h2h_2 维持在期望值,系统是如何工作的?

图

二、(20 分)已知描述某控制系统的动态方程为:

x1(t)=r(t)y(t)x_1(t)=r(t)-y(t)

x2(t)=k1x1(t)x_2(t)=k_1x_1(t)

x3(t)=x2(t)x5(t)x_3(t)=x_2(t)-x_5(t)

Tdx4(t)dt=x3(t)T\dfrac{dx_4(t)}{dt}=x_3(t)

x5(t)=x4(t)k2n(t)x_5(t)=x_4(t)-k_2n(t)

k0x5(t)=d2y(t)dt2+dy(t)dtk_0x_5(t)=\dfrac{d^2y(t)}{dt^2}+\dfrac{dy(t)}{dt}

其中 r(t)r(t) 为系统的设定值,n(t)n(t) 为系统的扰动信号,y(t)y(t) 为系统的输出变量,x1(t)x5(t)x_1(t)-x_5(t) 为系统的中间状态变量,k0k_0k1k_1k2k_2 为常数增益,TT 为时间常数,试绘制系统的结构图,并由结构图求出系统的闭环传递函数 Y(s)/R(s)Y(s)/R(s)Y(s)/N(s)Y(s)/N(s)

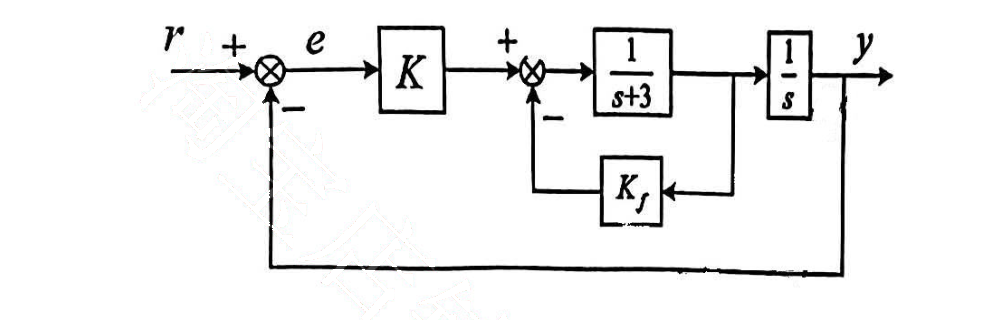

三、(20 分)控制系统框图如题图所示,试求:

(1)当 K=25K=25Kf=0K_f=0 时,系统的阻尼系数 ξ\xi、无阻尼自然振荡频率 ωn\omega_n 以及系统对单位斜坡输入的稳态误差;

(2)当 K=25K=25Kf=4K_f=4 时重复第(1)小题的要求;

(3)要使系统的阻尼系数 ξ=0.7\xi=0.7,单位斜坡输入信号作用下系统的稳态误差 ess=0.1e_{ss}=0.1,试确定 KKKfK_f 的数值,并计算在此参数情况下,系统单位阶跃响应的超调量,上升时间和调整时间。

图

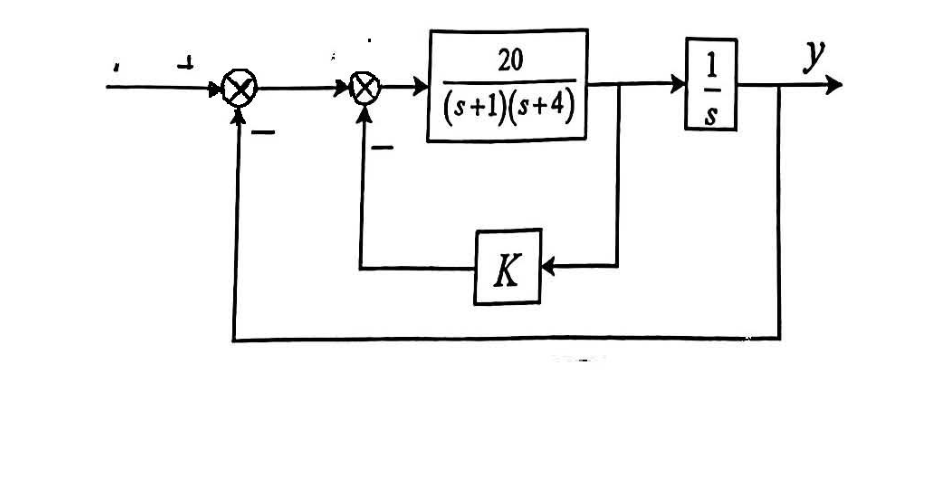

四、(20 分)如图所示的控制系统,当 KK 从 0 变化到 \infty 时,试画出闭环根轨迹(包括渐近线、渐近线倾角、渐近线与实轴交点 若存在会合点和分离点,请给出它们的近似位置)。为了使主导闭环极点的阻尼比为 0.4,请确定 KK 的值。

图

五、(20 分)单位负反馈系统前向通道的传递函数为:

G(s)=k[(5s)2+54s+1]s2(103s+1)(0.23s+1)(140s+1)G(s)=\dfrac{k\left[(5s)^2+\dfrac{5}{4}s+1\right]}{s^2\left(\dfrac{10}{3}s+1\right)\left(\dfrac{0.2}{3}s+1\right)\left(\dfrac{1}{40}s+1\right)}

试画出系统频率特性的 Bode 图,并利用 Nyquist 稳定判据讨论 kk 的取值与闭环系统稳定性的关系。

六、(20 分)单位反馈系统前向通道的传递函数为:

G(s)=k(0.1s+1)(0.05s+1)G(s)=\dfrac{k}{(0.1s+1)(0.05s+1)}

试设计串联补偿环节以满足下列闭环系统要求:

(1)速度稳态误差系数 kv50k_v\ge50

(2)相位稳定裕度 γ=40+5\gamma=40^\circ+5^\circ

(3)增益剪切频率 ωc=10±5%\omega_c=10\pm5\%

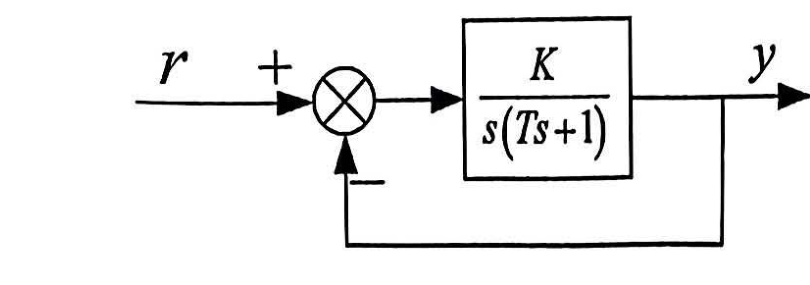

七、(15 分)已知二阶欠阻尼系统如图所示,设系统开始时处于平衡状态,试画出系统在

r(t)=vtr(t)=vt 作用下的相轨迹,并在图中标出系统的超调量和稳态误差。

图

八、(15 分)设线性定常系统 (A,b,c)(A,b,c) 为:

A=[120311000],b=[001],c=[1  1  1]A=\begin{bmatrix}1&2&0\\3&-1&1\\0&0&0\end{bmatrix},\quad b=\begin{bmatrix}0\\0\\1\end{bmatrix},\quad c=[-1\ \ 1\ \ 1]

判断能否通过状态反馈使得系统的闭环极点任意配置?如何能,设计系统状态反馈控制器,把系统的闭环极点配置在 -10 及 1±j3-1\pm j\sqrt3 处。

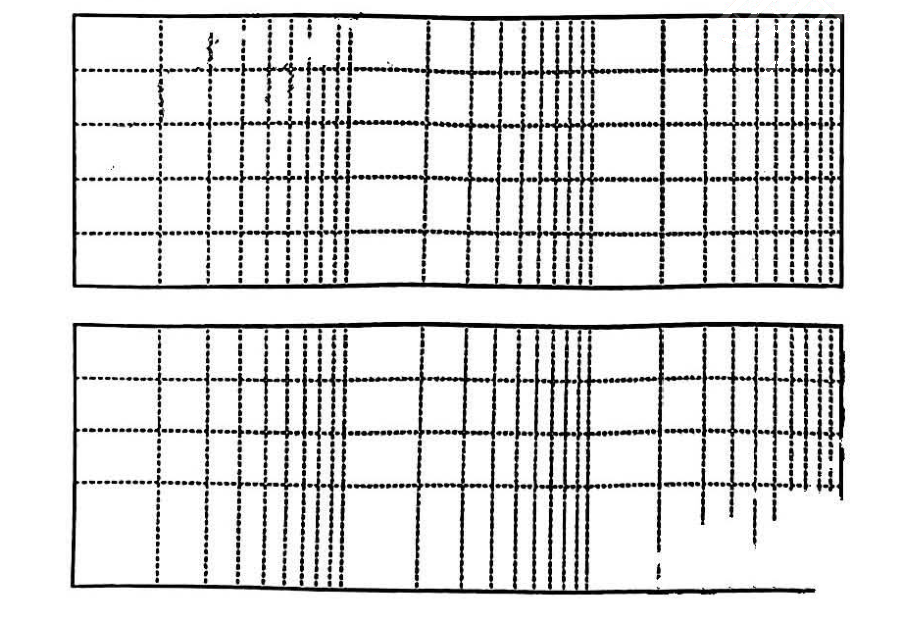

附:半对数坐标纸,供参考,

图
