06-6 应用梅森增益公式求传递函数-2

课程总览

本节课适用对象

• 所有学生

本节课所授知识点

• 应用梅森增益公式求系统传递函数

重要提示

• 系统结构越复杂，“信号分支法”的优势越大

---

随堂练习：应用梅森增益公式求传递函数（2）

例 1

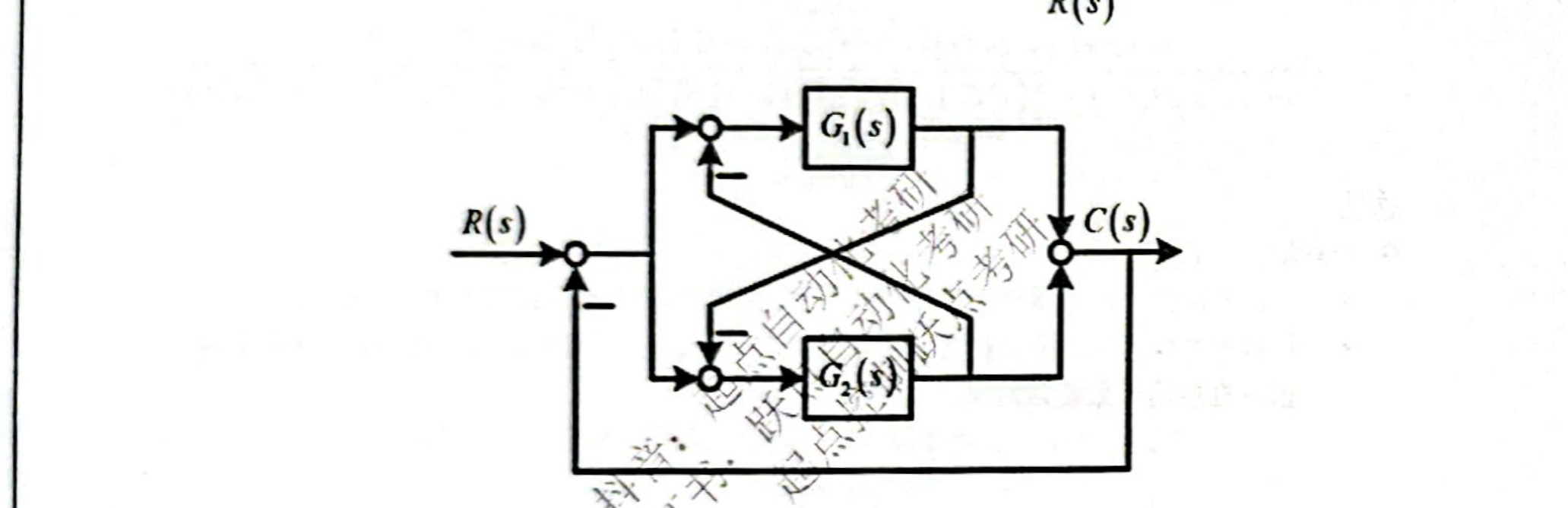

系统结构图如下，试绘制其信号流图，并求系统传递函数 $\frac{C(s)}{R(s)}$。

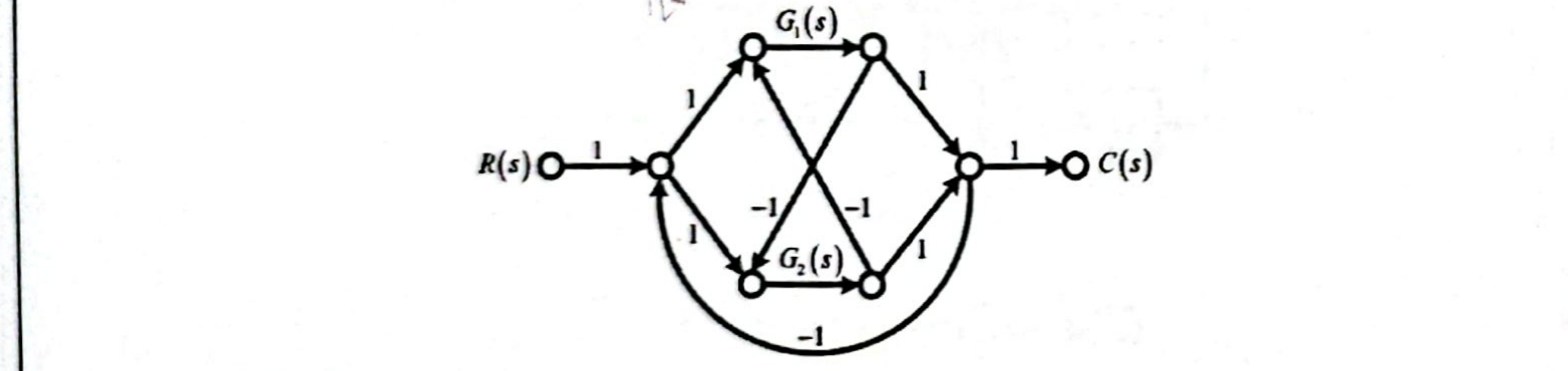

解： 绘制信号流图如下：

分析： 根据“信号分支法”寻找前向通路与回路（该部分不体现在答案中）

单独回路有五个，即 $L_1 = -G_1(s), \quad L_2 = -G_2(s), \quad L_3 = G_1(s)G_2(s), \quad L_4 = G_1(s)G_2(s), \quad L_5 = G_1(s)G_2(s)$

信号流图的特征式为 $\Delta = 1 - (L_1 + L_2 + L_3 + L_4 + L_5) = 1 + G_1(s) + G_2(s) - 3G_1(s)G_2(s)$

前向通路增益及其余因子式分别为

$$\begin{aligned} P_1 &= G_1(s), & \Delta_1 &= 1 \\ P_2 &= G_2(s), & \Delta_2 &= 1 \\ P_3 &= -G_1(s)G_2(s), & \Delta_3 &= 1 \\ P_4 &= -G_1(s)G_2(s), & \Delta_4 &= 1 \end{aligned}$$

系统的传递函数为

$$\begin{aligned} \frac{C(s)}{R(s)} &= \frac{P_1\Delta_1 + P_2\Delta_2 + P_3\Delta_3 + P_4\Delta_4}{\Delta} \\ &= \frac{G_1(s) + G_2(s) - 2G_1(s)G_2(s)}{1 + G_1(s) + G_2(s) - 3G_1(s)G_2(s)} \end{aligned}$$

---

例 2

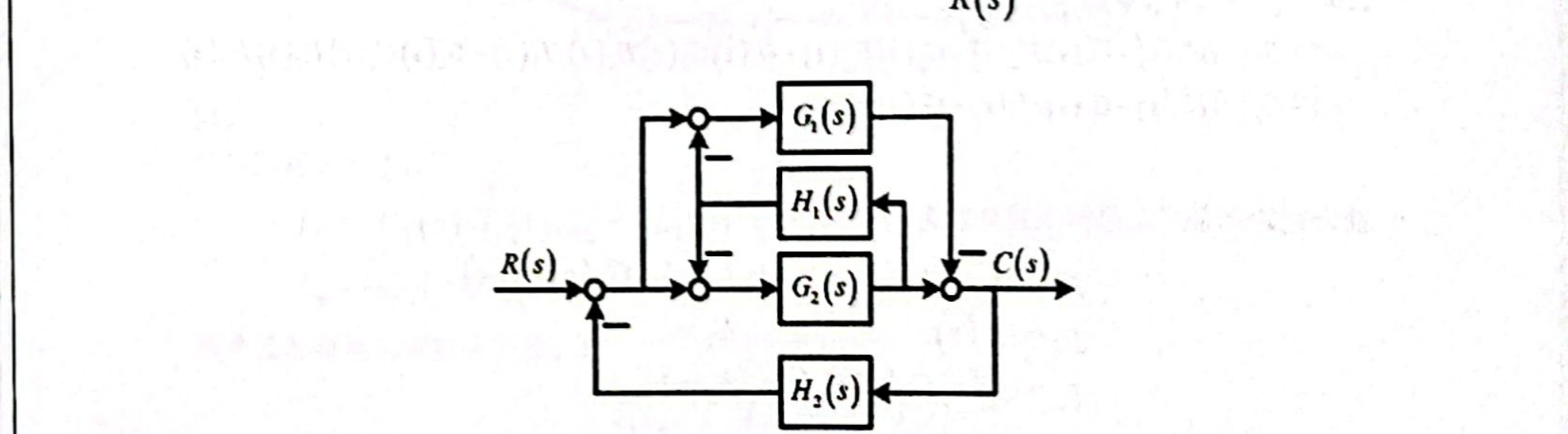

系统结构图如下，试绘制其信号流图，并求系统传递函数 $\frac{C(s)}{R(s)}$。

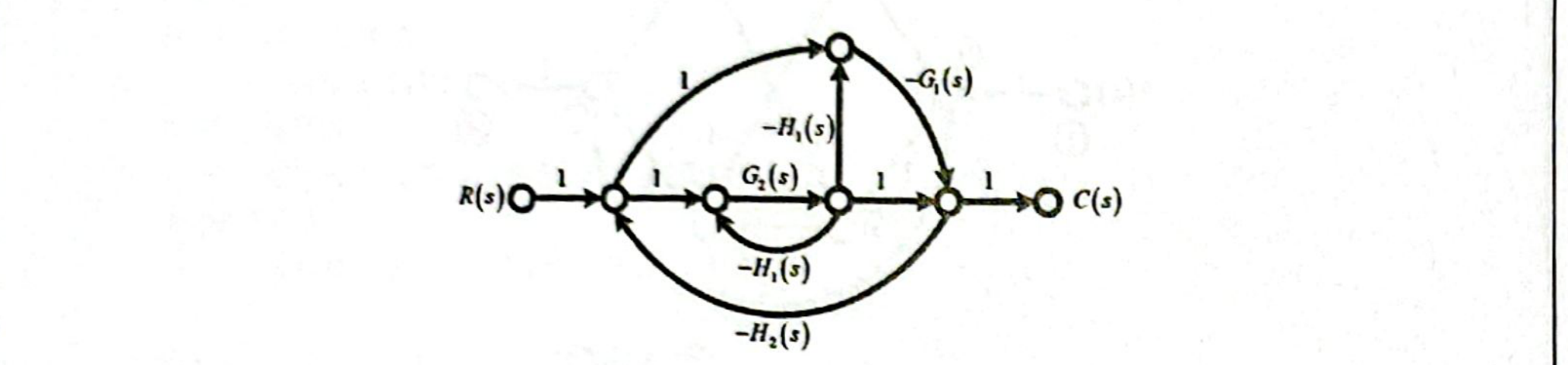

解： 绘制信号流图如下：

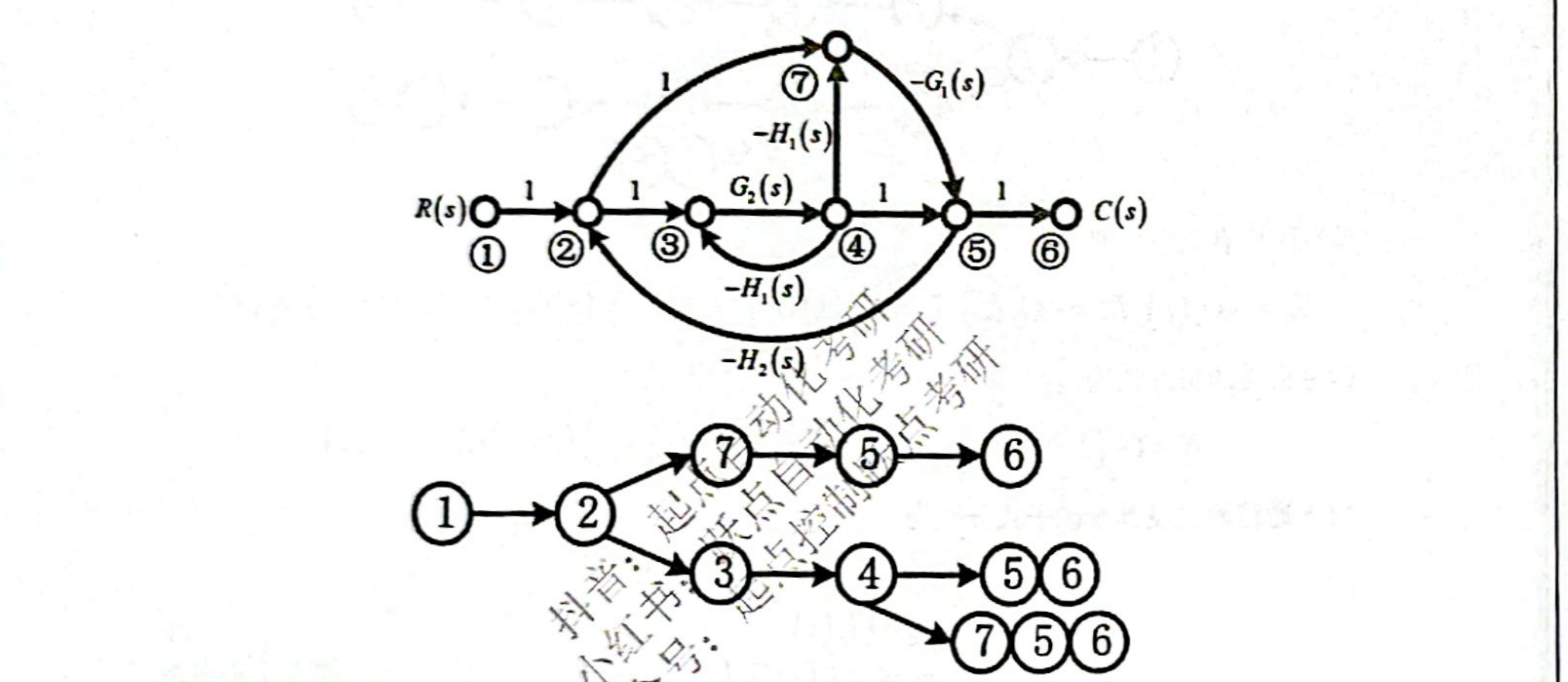

分析： 根据“信号分支法”寻找前向通路与回路（该部分不体现在答案中）

单独回路有四个，即 $L_1 = -G_2(s)H_1(s), \quad L_2 = G_1(s)H_2(s), \quad L_3 = -G_2(s)H_2(s), \quad L_4 = -G_1(s)G_2(s)H_1(s)H_2(s)$

两个互不接触的回路有一组，即 $L_1 L_2$

信号流图的特征式为

$$\begin{aligned} \Delta &= 1 - (L_1 + L_2 + L_3 + L_4) + L_1 L_2 \\ &= 1 + G_2(s)H_1(s) - G_1(s)H_2(s) + G_2(s)H_2(s) + G_1(s)G_2(s)H_1(s)H_2(s) - G_1(s)G_2(s)H_1(s)H_2(s) \\ &= 1 + G_2(s)H_1(s) - G_1(s)H_2(s) + G_2(s)H_2(s) \end{aligned}$$

前向通路增益及其余因子式分别为

$$\begin{aligned} P_1 &= -G_1(s), & \Delta_1 &= 1 + G_2(s)H_1(s) \\ P_2 &= G_2(s), & \Delta_2 &= 1 \\ P_3 &= G_1(s)G_2(s)H_1(s), & \Delta_3 &= 1 \end{aligned}$$

系统的传递函数为

$$\begin{aligned} \frac{C(s)}{R(s)} &= \frac{P_1\Delta_1 + P_2\Delta_2 + P_3\Delta_3}{\Delta} \\ &= \frac{-G_1(s) - G_1(s)G_2(s)H_1(s) + G_2(s) + G_1(s)G_2(s)H_1(s)}{1 + G_2(s)H_1(s) - G_1(s)H_2(s) + G_2(s)H_2(s)} \\ &= \frac{-G_1(s) + G_2(s)}{1 + G_2(s)H_1(s) - G_1(s)H_2(s) + G_2(s)H_2(s)} \end{aligned}$$

---

例 3

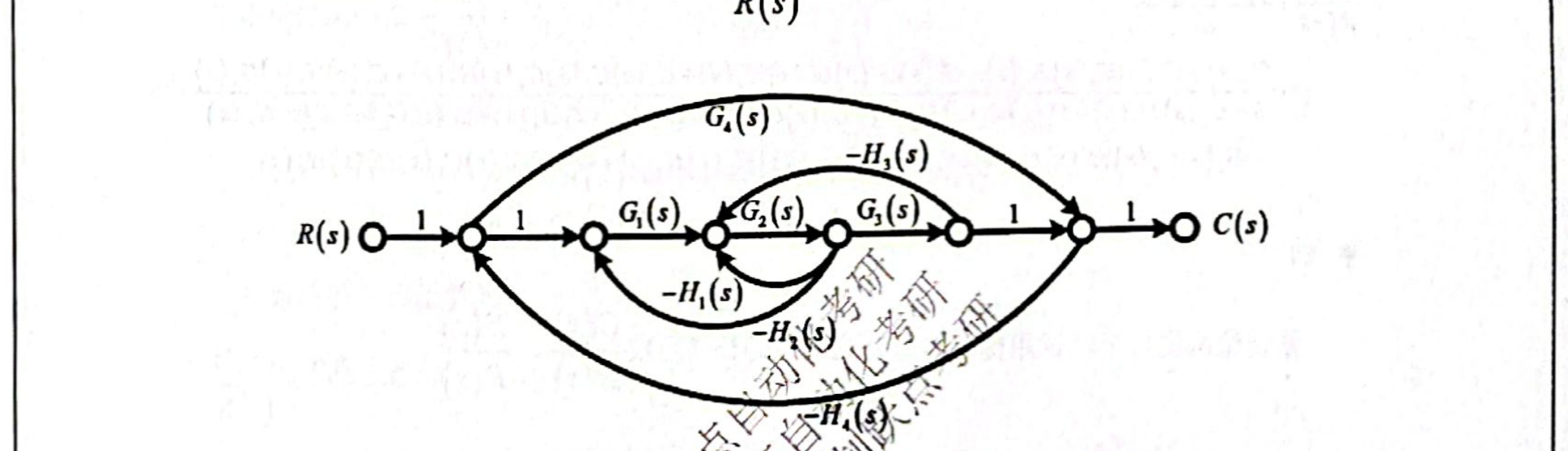

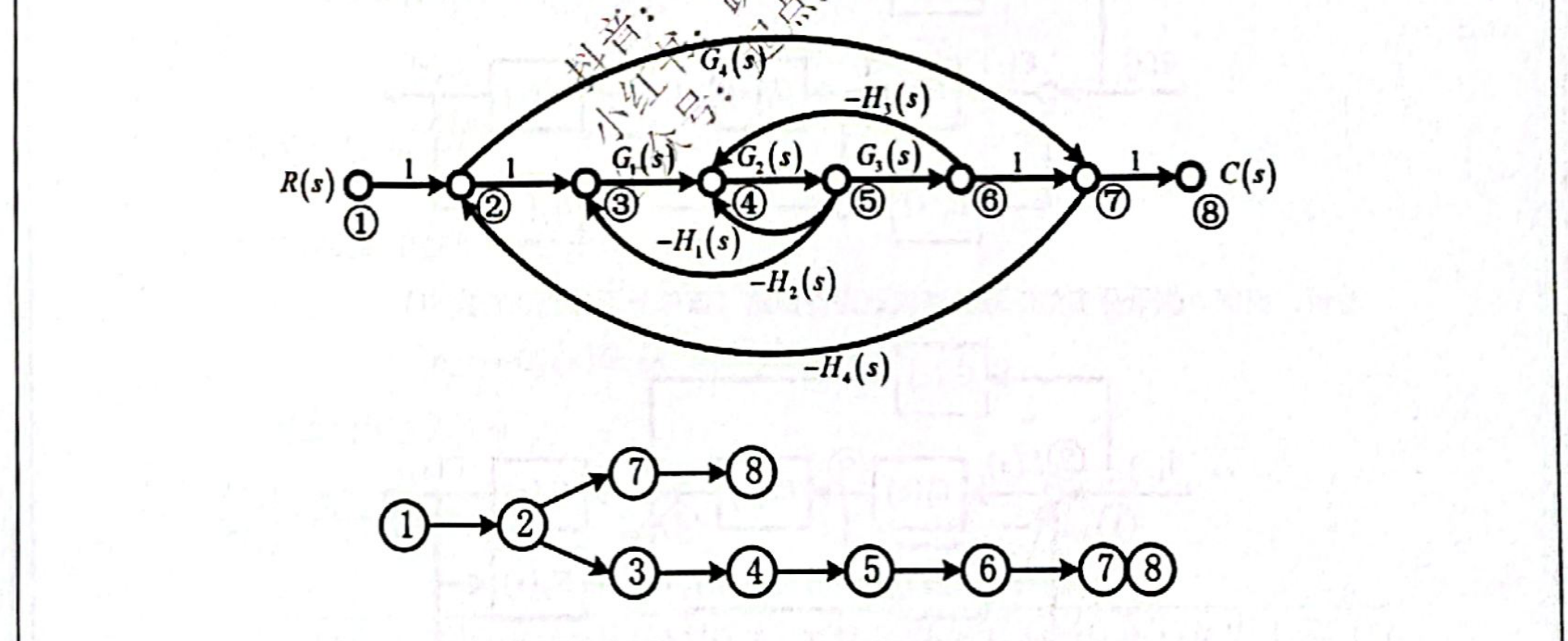

系统信号流图如下，求系统传递函数 $\frac{C(s)}{R(s)}$。

分析： 根据“信号分支法”寻找前向通路与回路（该部分不体现在答案中）

解：

单独回路有五个，即 $L_1 = -G_2(s)H_1(s), \quad L_2 = -G_1(s)G_2(s)H_2(s), \quad L_3 = -G_2(s)G_3(s)H_3(s)$ $L_4 = -G_4(s)H_4(s), \quad L_5 = -G_1(s)G_2(s)G_3(s)H_4(s)$

两个互不接触的回路有三组，即 $L_1 L_4, \quad L_2 L_4, \quad L_3 L_4$

信号流图的特征式为

$$\begin{aligned} \Delta &= 1 - (L_1 + L_2 + L_3 + L_4 + L_5) + (L_1 L_4 + L_2 L_4 + L_3 L_4) \\ &= 1 + G_2(s)H_1(s) + G_1(s)G_2(s)H_2(s) + G_2(s)G_3(s)H_3(s) + G_4(s)H_4(s) + G_1(s)G_2(s)G_3(s)H_4(s) \\ &\quad + G_2(s)G_4(s)H_1(s)H_4(s) + G_1(s)G_2(s)G_4(s)H_2(s)H_4(s) + G_2(s)G_3(s)G_4(s)H_3(s)H_4(s) \end{aligned}$$

前向通路增益及其余因子式分别为

$$\begin{aligned} P_1 &= G_4(s), & \Delta_1 &= 1 + G_2(s)H_1(s) + G_1(s)G_2(s)H_2(s) + G_2(s)G_3(s)H_3(s) \\ P_2 &= G_1(s)G_2(s)G_3(s), & \Delta_2 &= 1 \end{aligned}$$

系统的传递函数为

$$\begin{aligned} \frac{C(s)}{R(s)} &= \frac{P_1\Delta_1 + P_2\Delta_2}{\Delta} \\ &= \frac{G_4(s) + G_2(s)G_4(s)H_1(s) + G_1(s)G_2(s)G_4(s)H_2(s) + G_2(s)G_3(s)G_4(s)H_3(s) + G_1(s)G_2(s)G_3(s)}{\begin{aligned}&1 + G_2(s)H_1(s) + G_1(s)G_2(s)H_2(s) + G_2(s)G_3(s)H_3(s) + G_4(s)H_4(s) + G_1(s)G_2(s)G_3(s)H_4(s) \\ &+ G_2(s)G_4(s)H_1(s)H_4(s) + G_1(s)G_2(s)G_4(s)H_2(s)H_4(s) + G_2(s)G_3(s)G_4(s)H_3(s)H_4(s)\end{aligned}} \end{aligned}$$

---

例 4

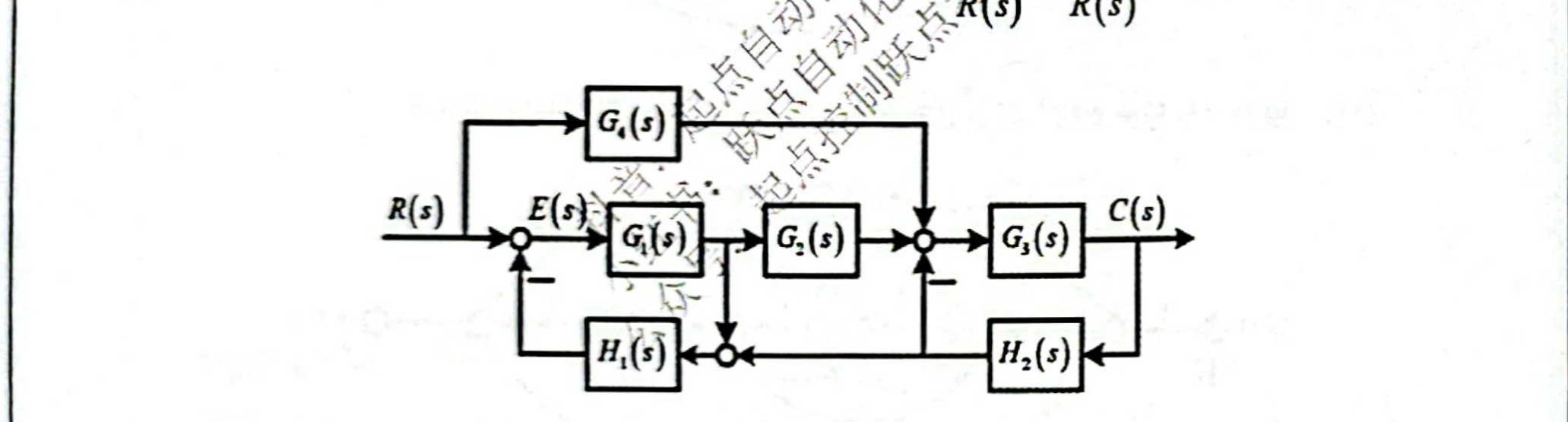

系统结构图如下，试用梅森增益公式求系统传递函数 $\frac{C(s)}{R(s)}$，$\frac{E(s)}{R(s)}$。

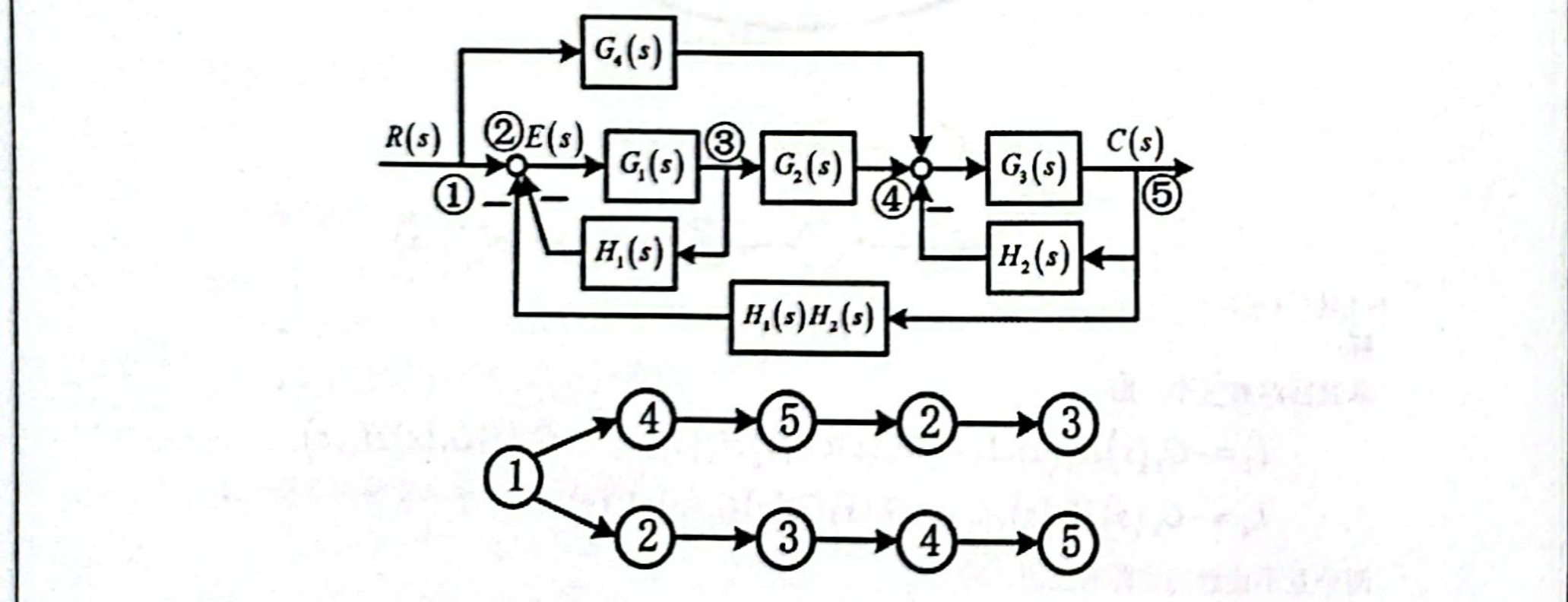

分析： 根据“信号分支法”寻找前向通路与回路（该部分不体现在答案中）

解：

单独回路有三个，即 $L_1 = -G_1(s)H_1(s), \quad L_2 = -G_3(s)H_2(s), \quad L_3 = -G_1(s)G_2(s)G_3(s)H_1(s)H_2(s)$

两个互不接触的回路有一组，即 $L_1 L_2$

信号流图的特征式为

$$\begin{aligned} \Delta &= 1 - (L_1 + L_2 + L_3) + L_1 L_2 \\ &= 1 + G_1(s)H_1(s) + G_3(s)H_2(s) + G_1(s)G_2(s)G_3(s)H_1(s)H_2(s) + G_1(s)G_3(s)H_1(s)H_2(s) \end{aligned}$$

求系统传递函数 $\frac{C(s)}{R(s)}$

前向通路增益及其余因子式分别为

$$\begin{aligned} P_1 &= G_3(s)G_4(s), & \Delta_1 &= 1 + G_1(s)H_1(s) \\ P_2 &= G_1(s)G_2(s)G_3(s), & \Delta_2 &= 1 \end{aligned}$$

系统的传递函数为

$$\begin{aligned} \frac{C(s)}{R(s)} &= \frac{P_1\Delta_1 + P_2\Delta_2}{\Delta} \\ &= \frac{G_3(s)G_4(s) + G_1(s)G_3(s)G_4(s)H_1(s) + G_1(s)G_2(s)G_3(s)}{1 + G_1(s)H_1(s) + G_3(s)H_2(s) + G_1(s)G_2(s)G_3(s)H_1(s)H_2(s) + G_1(s)G_3(s)H_1(s)H_2(s)} \end{aligned}$$

求系统传递函数 $\frac{E(s)}{R(s)}$

前向通路增益及其余因子式分别为

$$\begin{aligned} P_3 &= 1, & \Delta_3 &= 1 + G_3(s)H_2(s) \\ P_4 &= -G_3(s)G_4(s)H_1(s)H_2(s), & \Delta_4 &= 1 \end{aligned}$$

系统的传递函数为

$$\begin{aligned} \frac{E(s)}{R(s)} &= \frac{P_3\Delta_3 + P_4\Delta_4}{\Delta} \\ &= \frac{1 + G_3(s)H_2(s) - G_3(s)G_4(s)H_1(s)H_2(s)}{1 + G_1(s)H_1(s) + G_3(s)H_2(s) + G_1(s)G_2(s)G_3(s)H_1(s)H_2(s) + G_1(s)G_3(s)H_1(s)H_2(s)} \end{aligned}$$

---

总结

• 梅森增益公式
  • 在信号流图中，应用梅森增益公式可直接求取从源节点到阱节点的传递函数。
  • 但是任意一个混合节点都可以引出一个新的节点作为阱节点，故梅森增益公式同样适用于求取源节点到混合节点的传递函数。
  • 结构图与信号流图除去记号体系不同以外，并没有实质的差别，因此梅森增益公式也可直接用于系统结构图。
