06-2 根据结构图绘制信号流图

课程总览

本节课适用对象

• 所有学生

本节课所授知识点

• 根据结构图绘制信号流图

---

随堂练习：根据结构图绘制信号流图

例 1

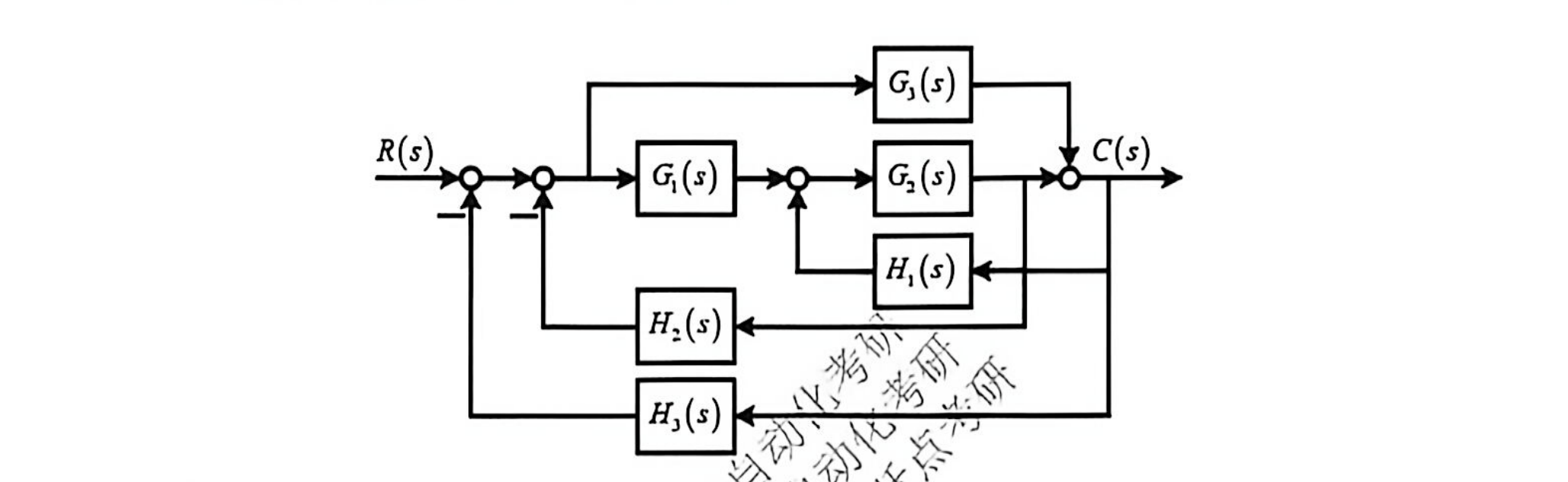

系统结构图如下，试绘制其信号流图。

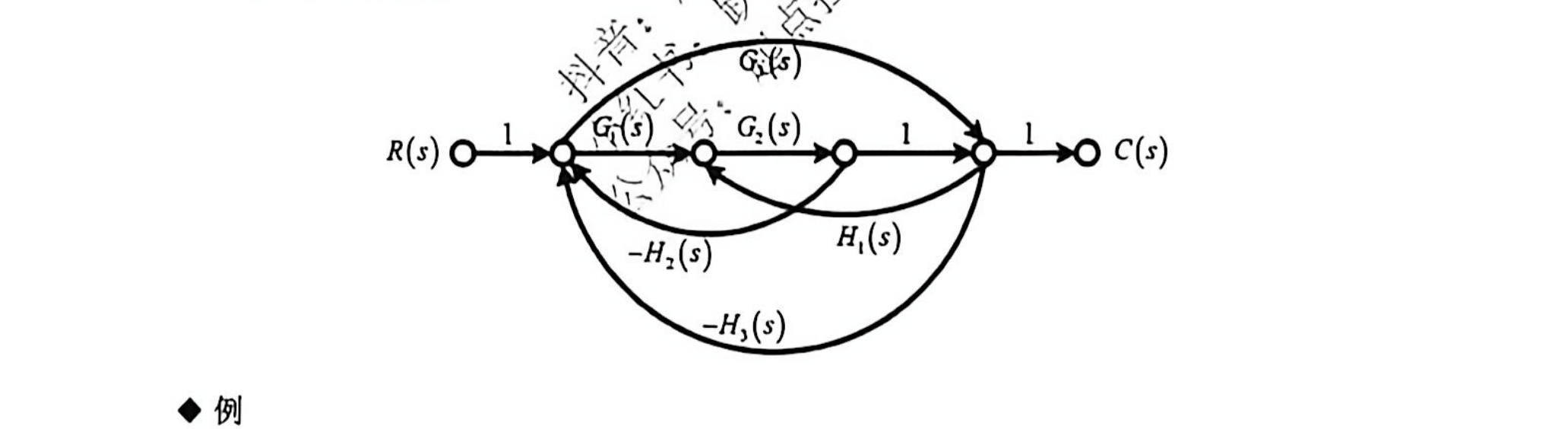

解： 绘制信号流图如下：

---

例 2

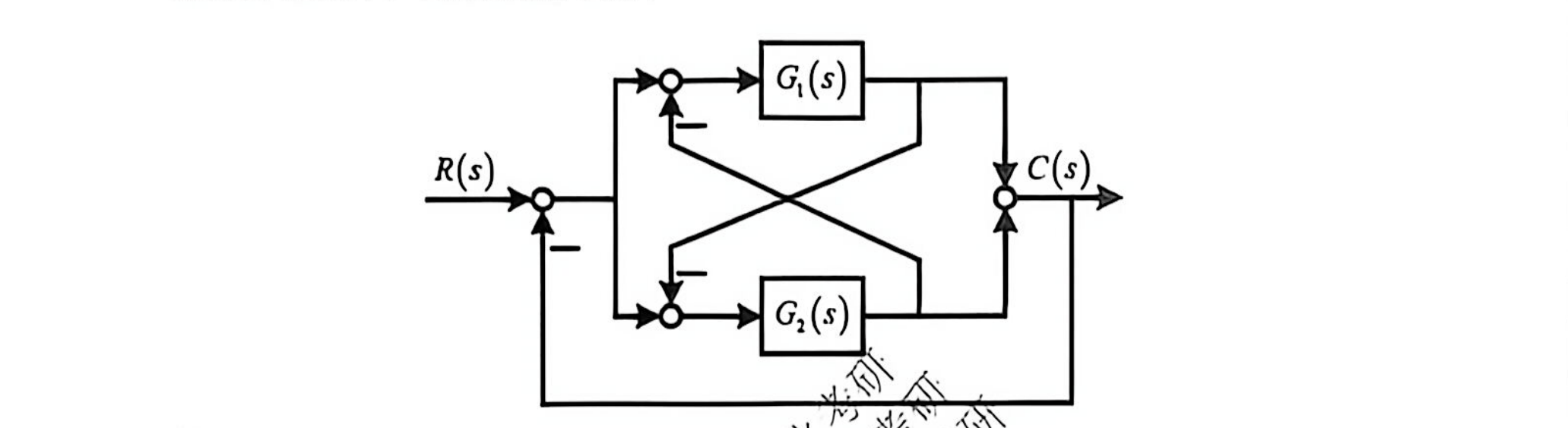

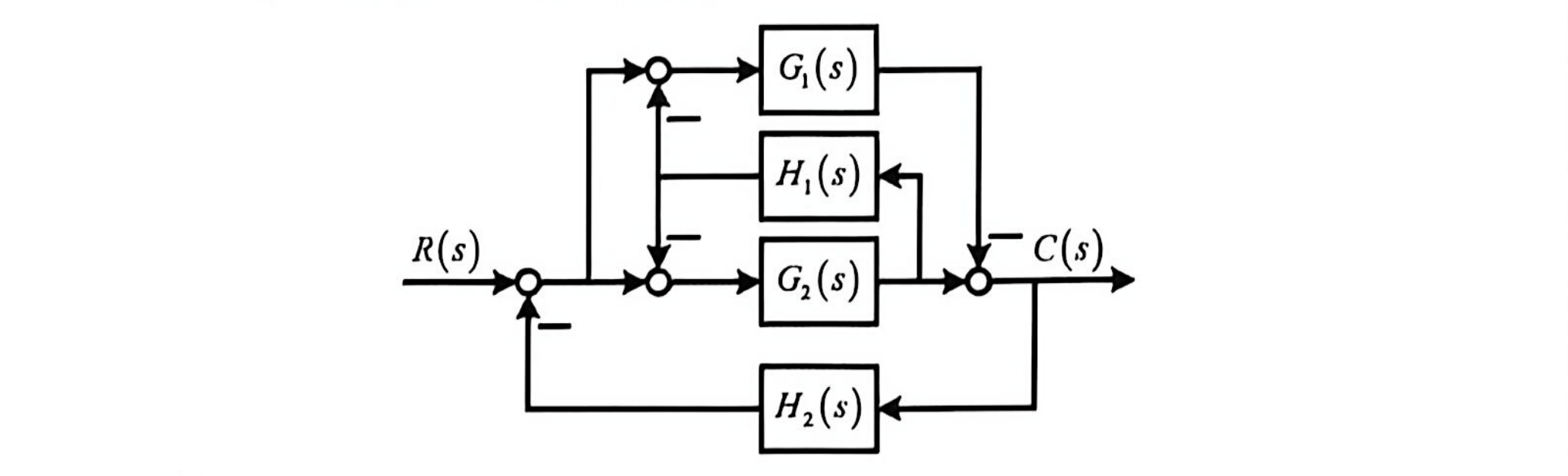

系统结构图如下，试绘制其信号流图。

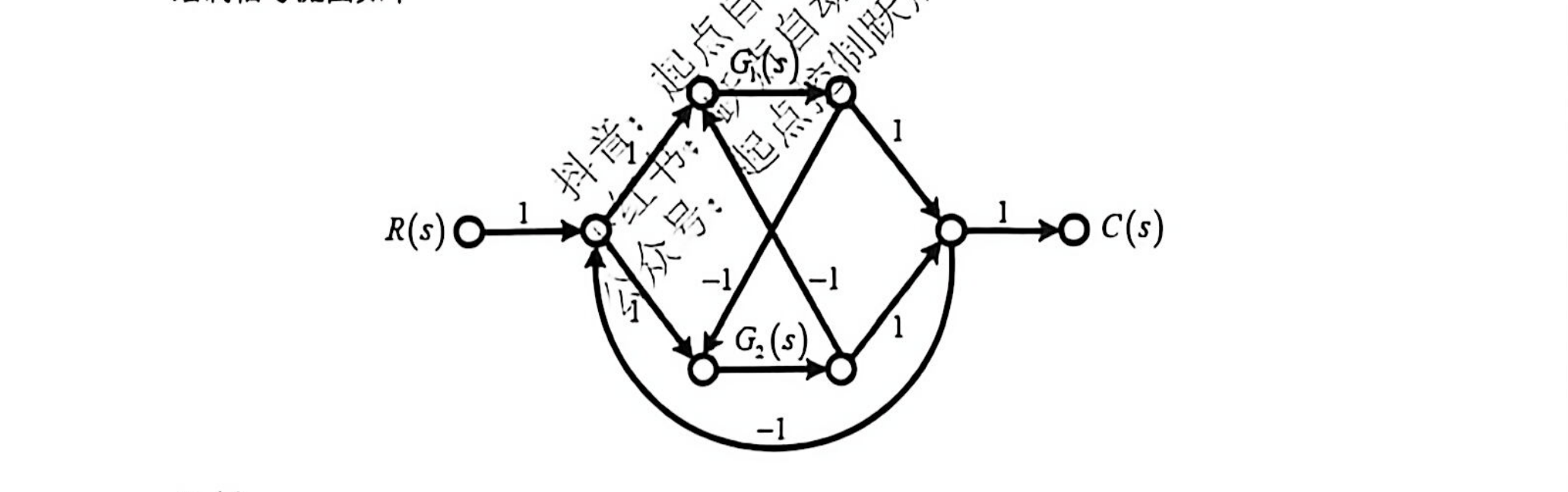

解： 绘制信号流图如下：

---

例 3

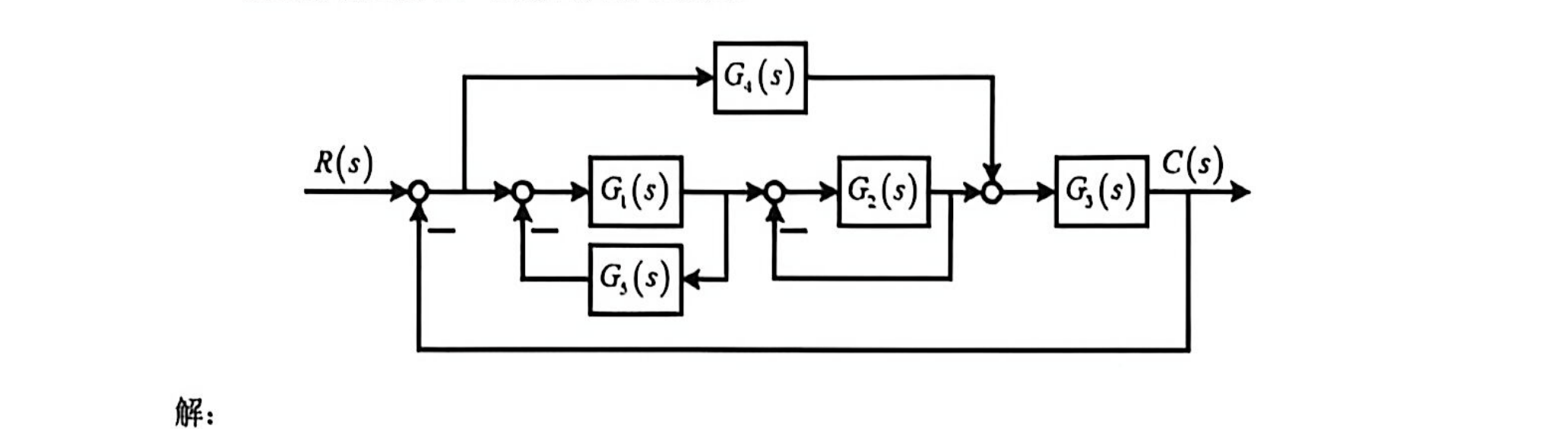

系统结构图如下，试绘制其信号流图。

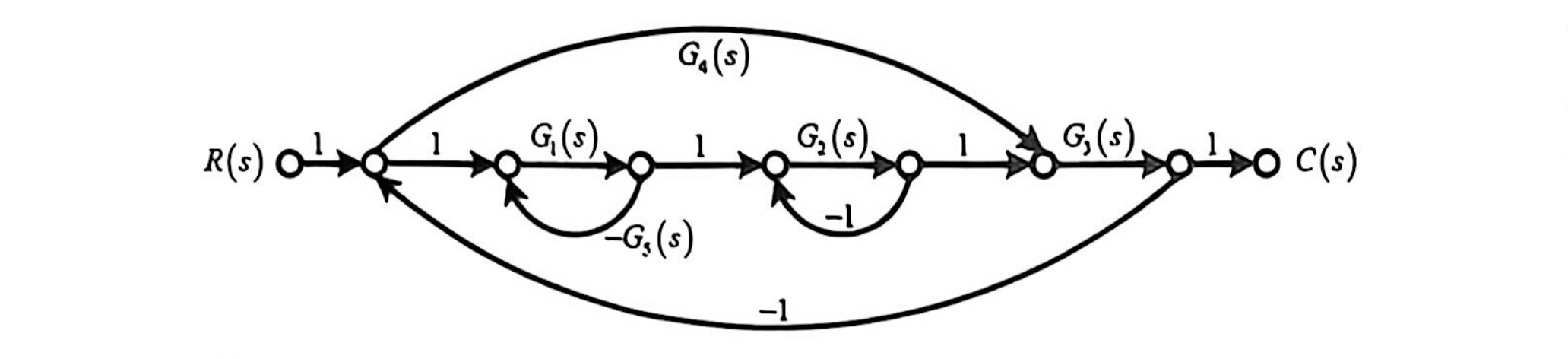

解： 绘制信号流图如下：

---

例 4

系统结构图如下，试绘制其信号流图。

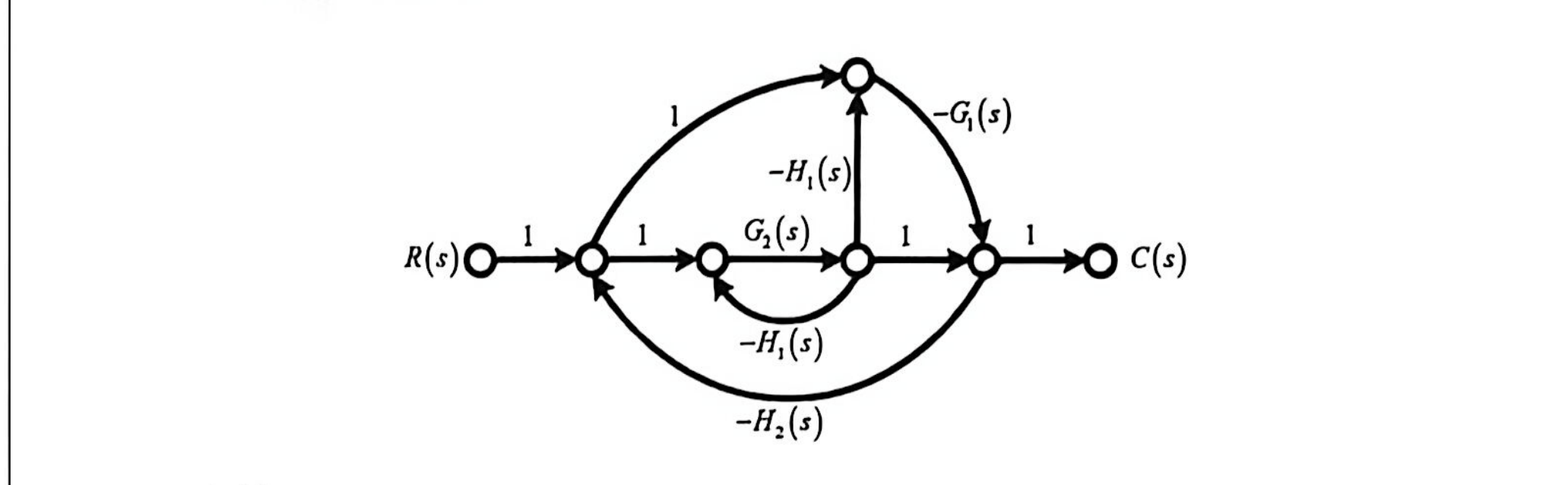

解： 绘制信号流图如下：

---

例 5

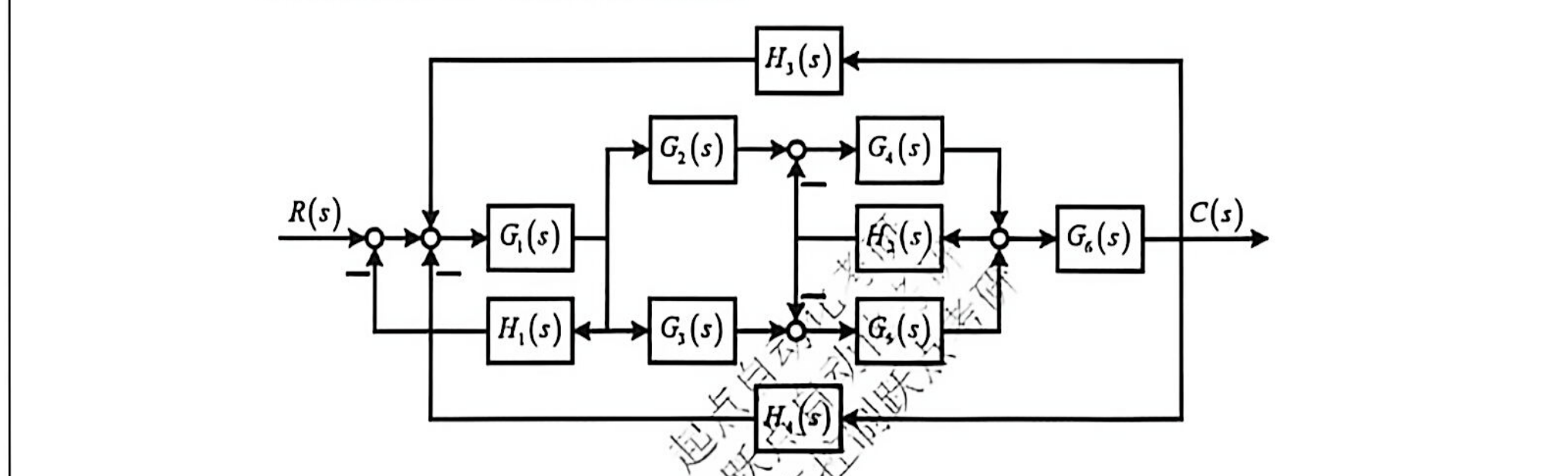

系统结构图如下，试绘制其信号流图。

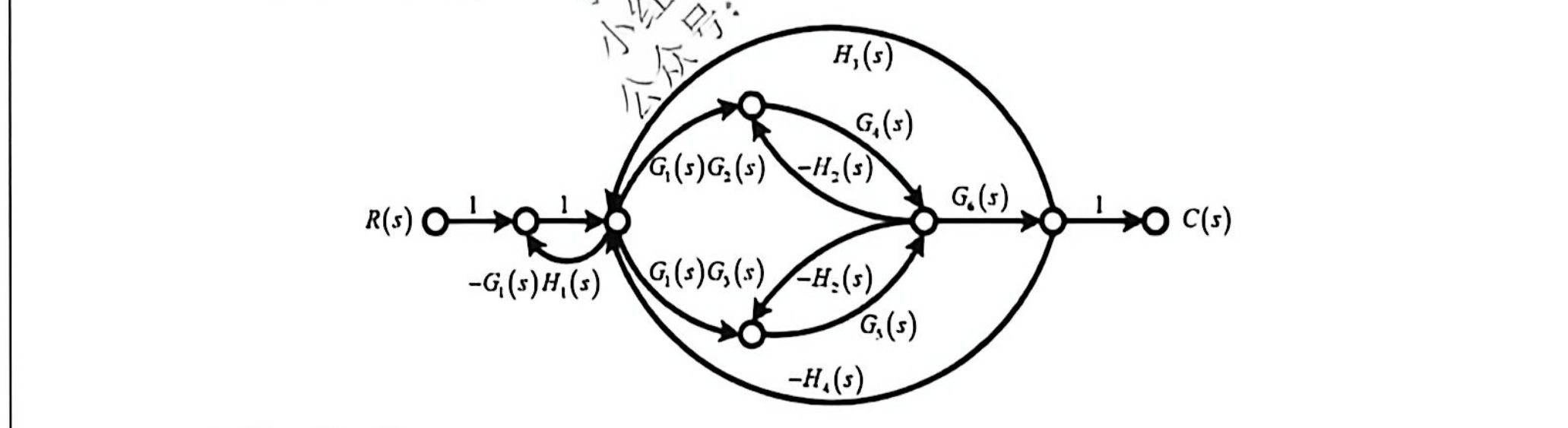

解： 绘制信号流图如下：

---

雷，雷，雷

绘制信号流图时，只有引出点在比较点后，节点才可以合并。

重要提示

• 根据结构图绘制信号流图时，可以先进行基础的结构图变换，再绘制信号流图，这样可以减少节点的个数，方便根据信号流图求系统的传递函数（后续课程讲到）。
• 即使结构图是相同的，但是绘制的信号流图也可以是有细微区别的。
