05-7 互换引出点与比较点以化简结构图

课程总览

本节课适用对象

• 对该知识点感兴趣的同学

本节课所授知识点

• 互换引出点与比较点以化简结构图

重要提示

• 化简结构图前后，要保证“变量关系不变”

---

专题：互换引出点与比较点以化简结构图

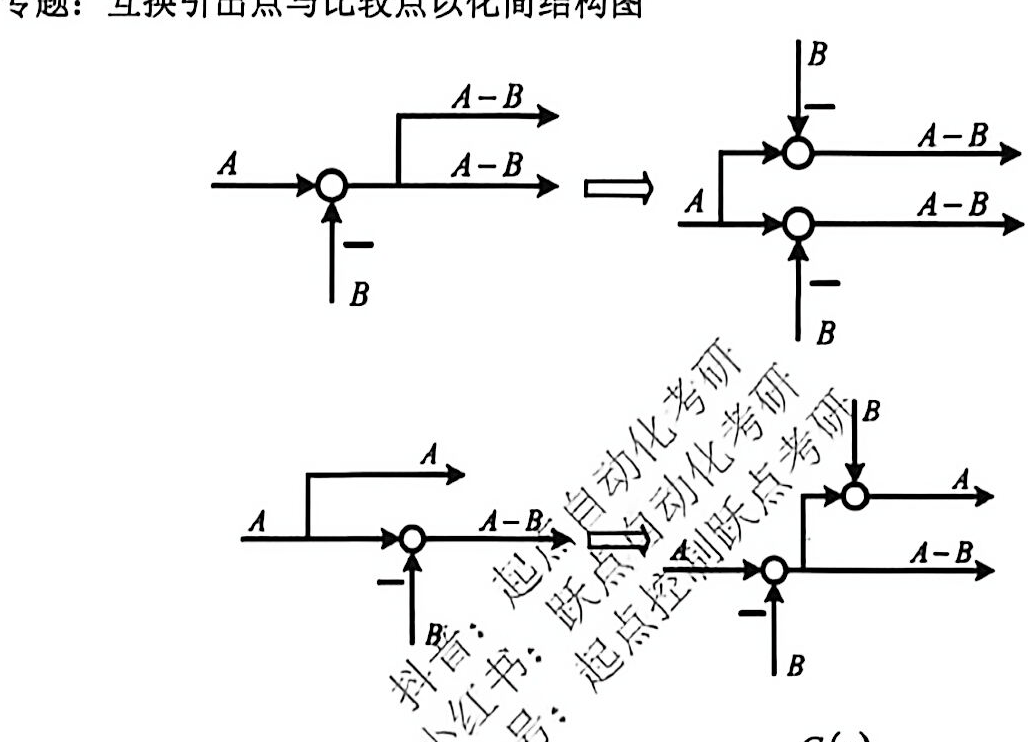

引出点与比较点互换前后等效变换规则原理：

---

例 1

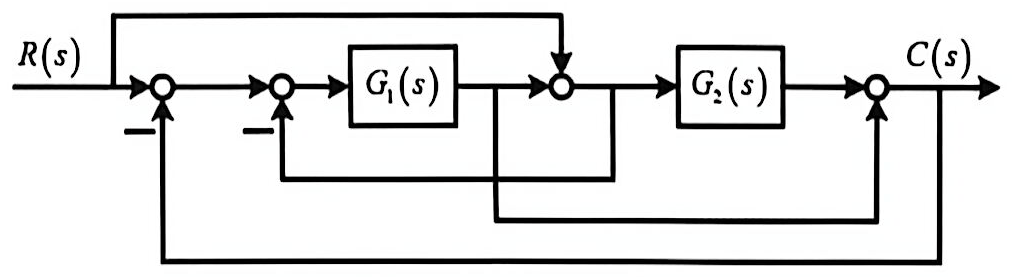

试化简如图所示系统的结构图，并求出系统的传递函数 $\frac{C(s)}{R(s)}$。

解：

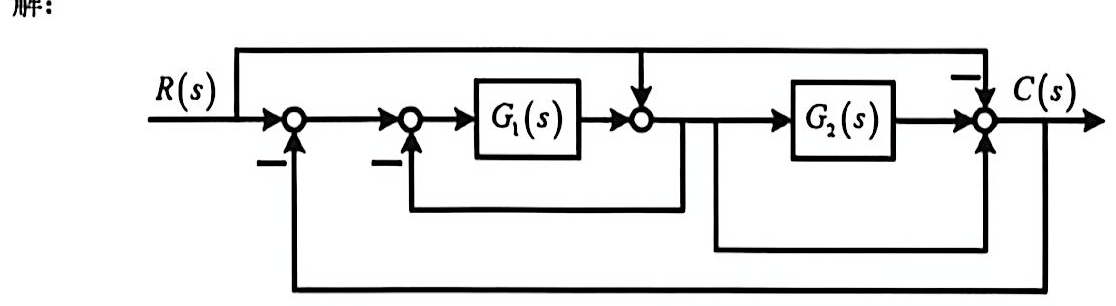

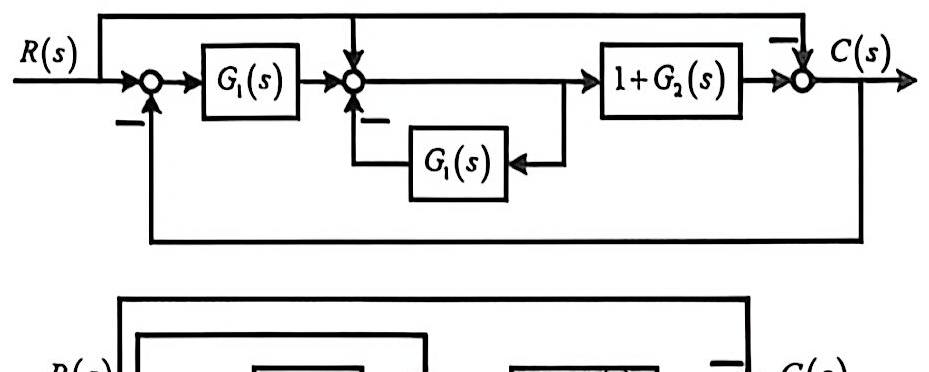

1. 互换引出点与比较点：



2. 合并内部单位反馈支路与补偿项：

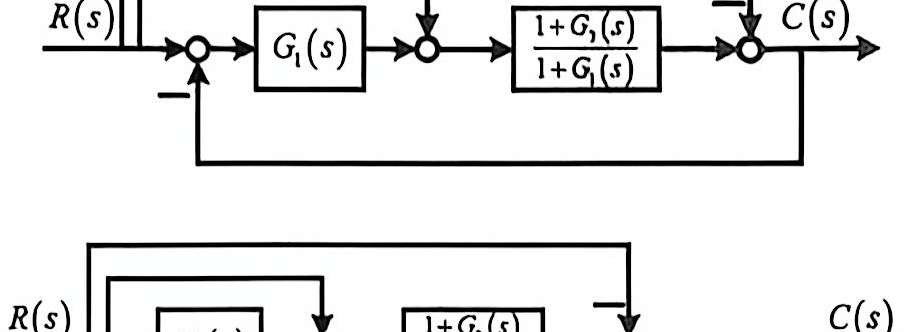

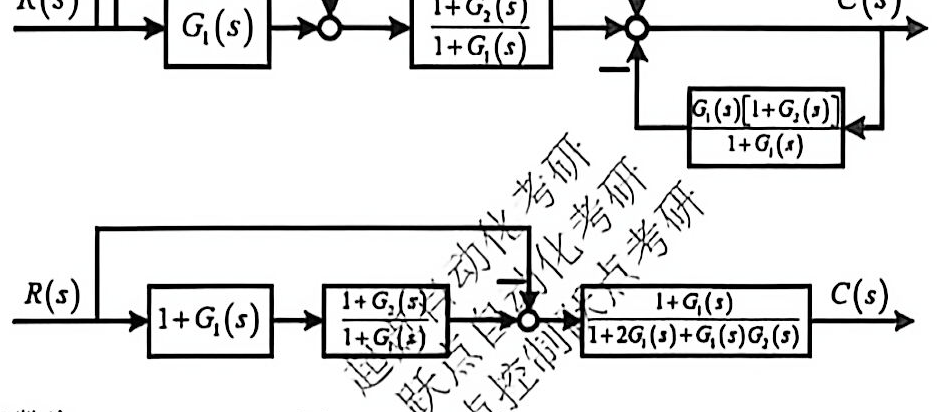

3. 前向通道串联化简与反馈回路整理：



4. 局部反馈回路化简：



5. 求得传递函数为： $\frac{C(s)}{R(s)} = \frac{G_2(s) + G_1(s)G_2(s)}{1 + 2G_1(s) + G_1(s)G_2(s)}$

---

例 2

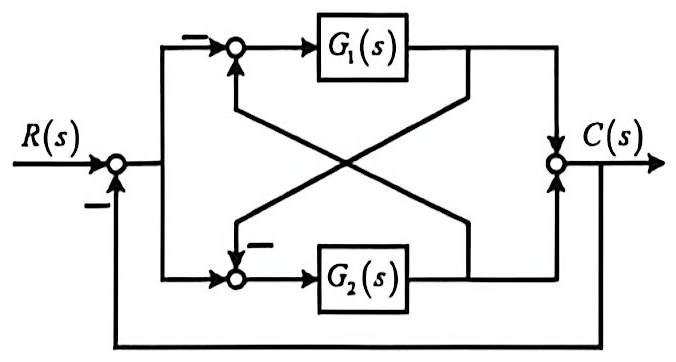

试化简如图所示系统的结构图，并求出系统的传递函数 $\frac{C(s)}{R(s)}$。

解：

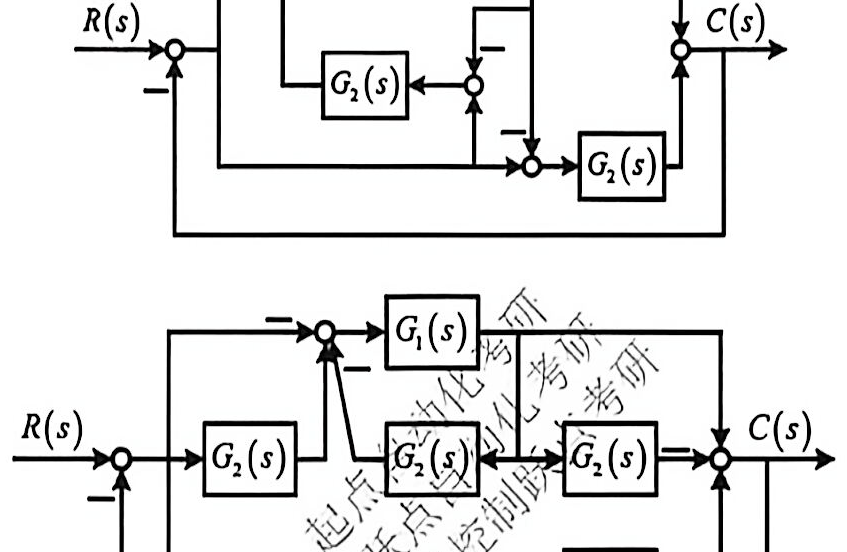

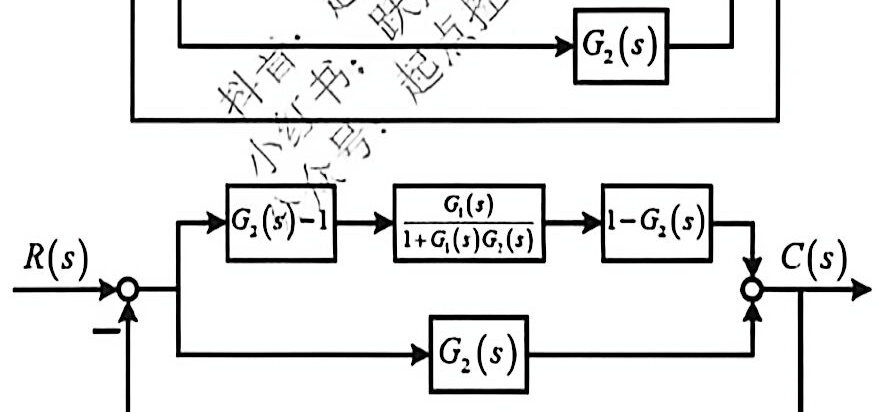

1. 互换相邻引出点与比较点：

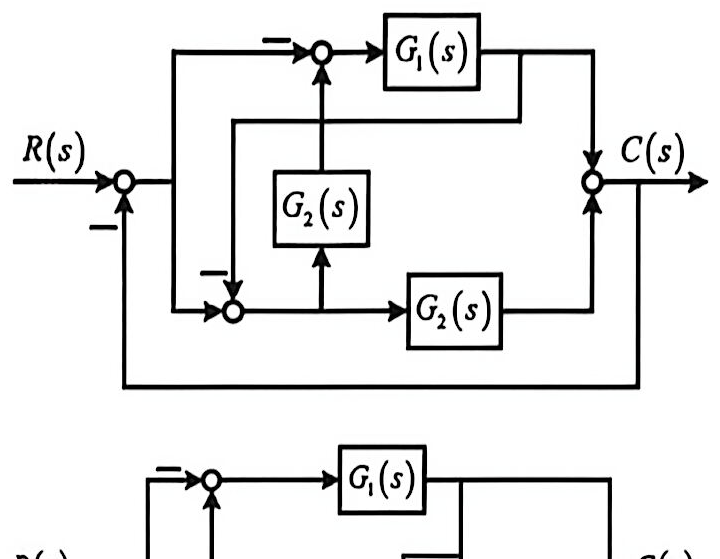

2. 解耦并联与反馈回路：

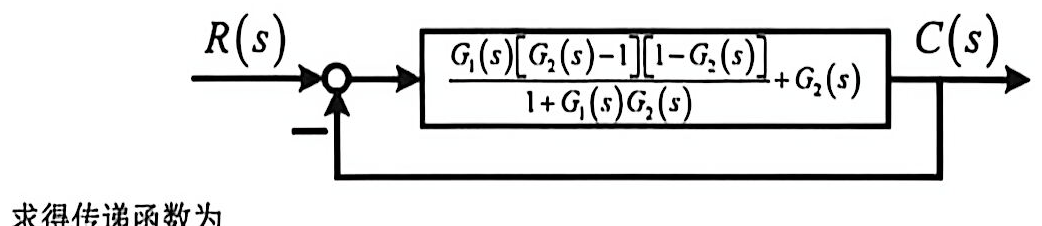

3. 全系统等效单回路反馈结构：



4. 求得传递函数为： $\frac{C(s)}{R(s)} = \frac{2G_1(s)G_2(s) - G_1(s) + G_2(s)}{1 - G_1(s) + G_2(s) + 3G_1(s)G_2(s)}$



---

总结

化简结构图注意事项

• 化简结构图时，非必要不可交换比较点与引出点的位置
• 化简前后，要保证“变量关系不变”
