05-4 化简结构图求传递函数-2

课程总览

本节课适用对象

• 所有学生

本节课所授知识点

• 化简结构图求系统的传递函数

重要提示

• 化简结构图时，不可交换比较点与引出点的位置
• 化简前后，要保证“变量关系不变”

---

随堂练习：化简结构图求传递函数（2）

例 1

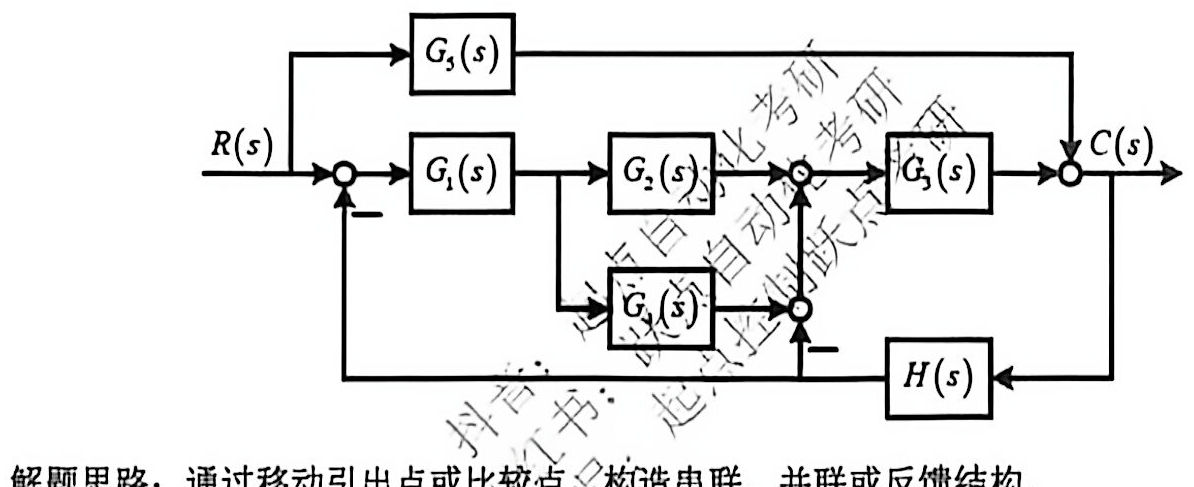

试化简如图所示系统的结构图，并求出系统的传递函数 $\frac{C(s)}{R(s)}$。

解题思路：通过移动引出点或比较点，构造串联、并联或反馈结构。

解：

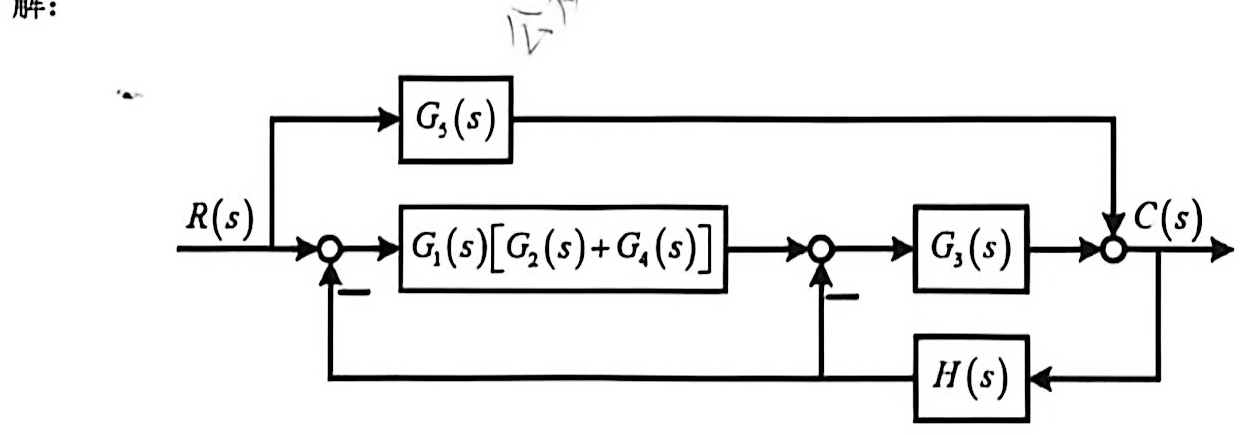

1. 串联与并联的化简：

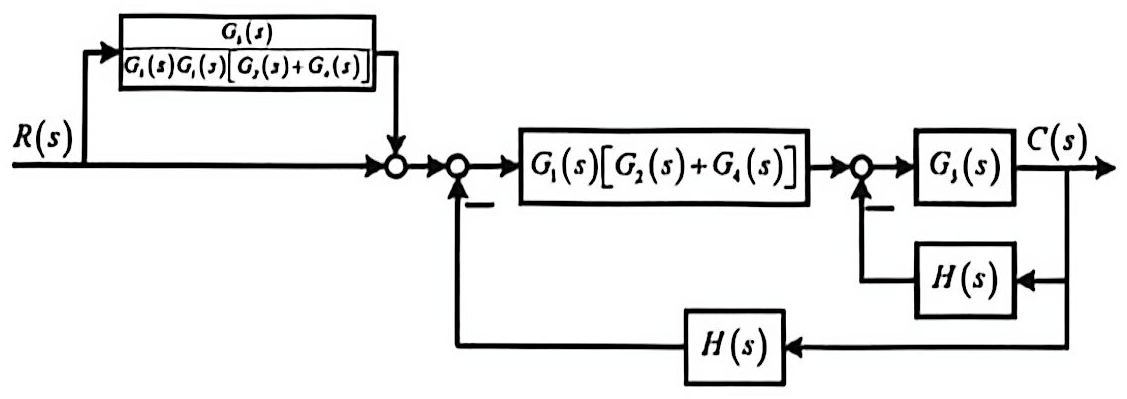

2. 比较点前移，引出点前移：

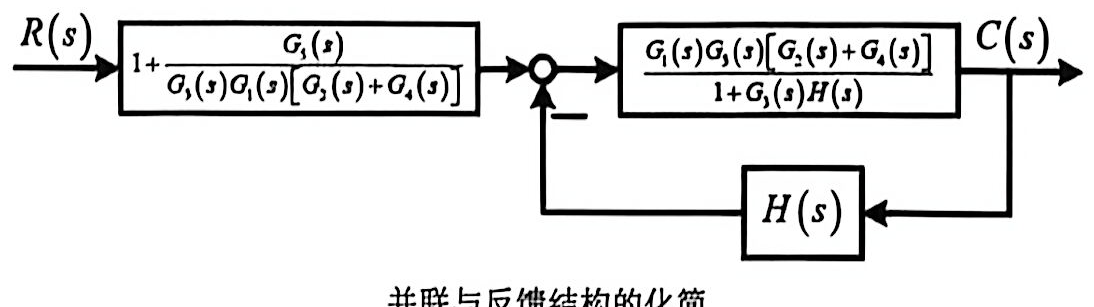

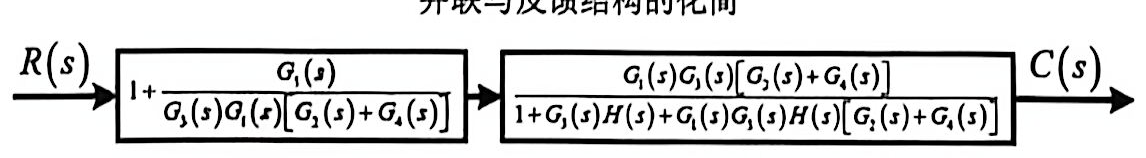

3. 并联与反馈结构的化简：



4. 反馈结构的化简：



5. 求得传递函数为： $\frac{C(s)}{R(s)} = \frac{G_1(s)G_2(s)G_3(s) + G_1(s)G_2(s)G_4(s) + G_5(s)}{1 + G_1(s)H_1(s) + G_1(s)G_2(s)G_3(s)H_2(s) + G_1(s)G_2(s)G_4(s)H_2(s)}$

---

例 2

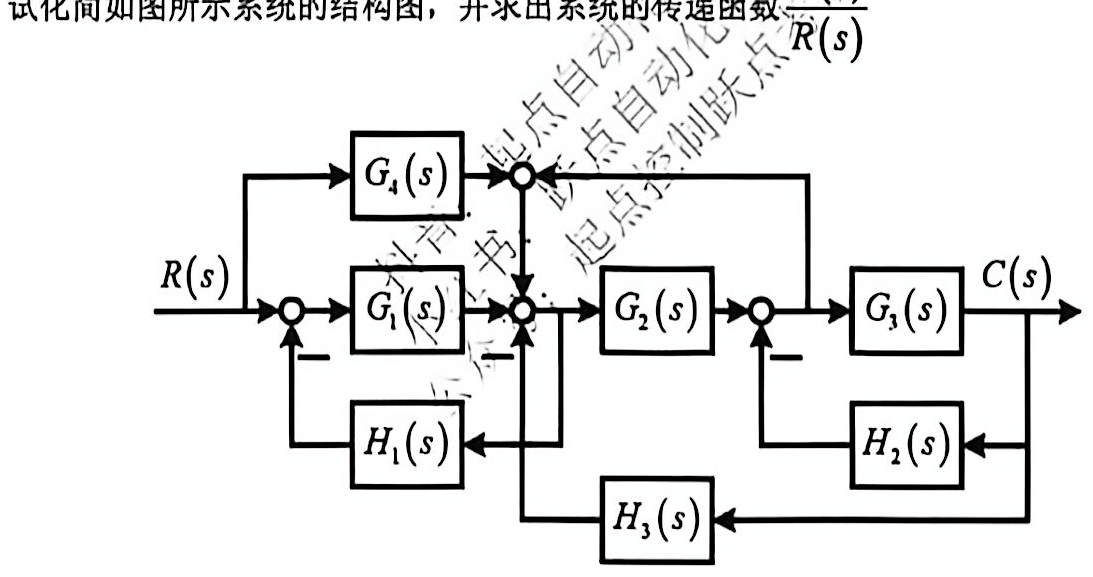

试化简如图所示系统的结构图，并求出系统的传递函数 $\frac{C(s)}{R(s)}$。

解题思路：通过移动引出点或比较点，构造串联、并联或反馈结构。

解：

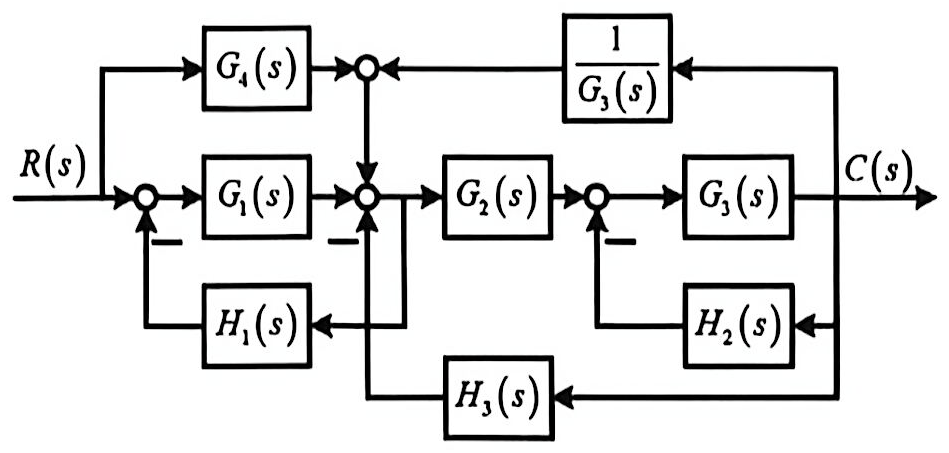

1. 引出点后移：

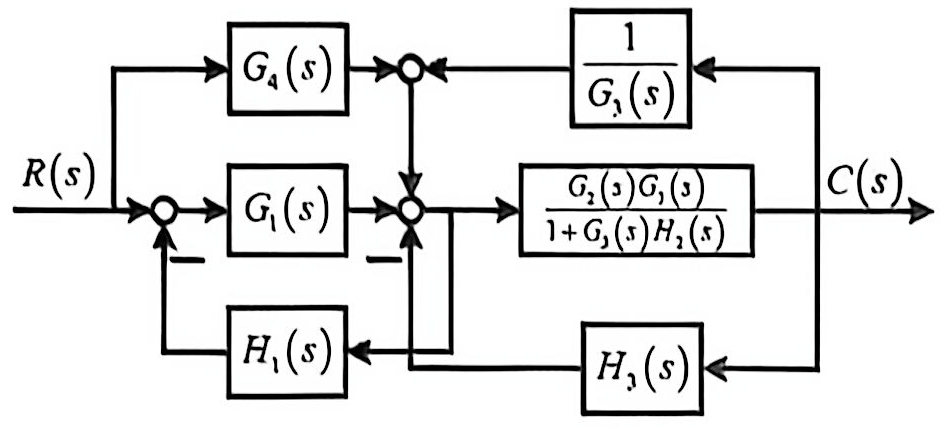

2. 串联与反馈结构的化简：

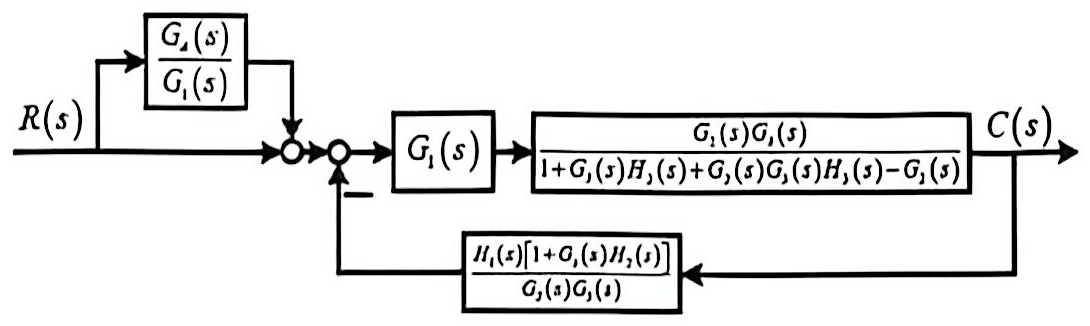

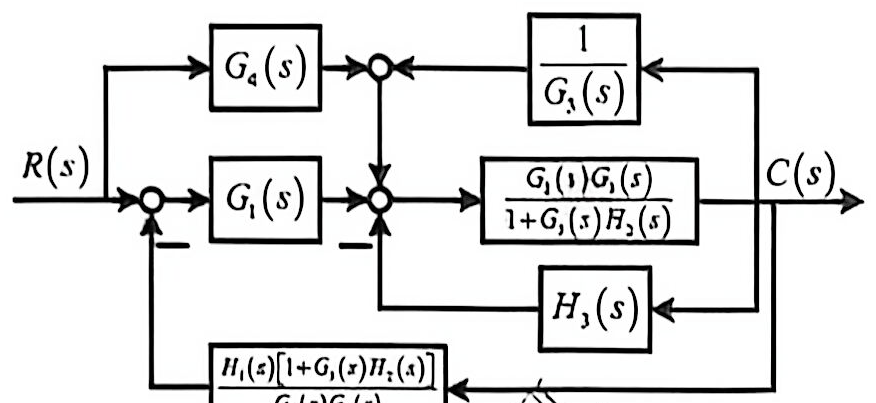

3. 比较点前移：



4. 串联、并联与反馈结构的化简：



5. 求得传递函数为： $\frac{C(s)}{R(s)} = \frac{G_1(s)G_2(s)G_3(s) + G_1(s)G_4(s)G_3(s)}{1 + G_1(s)H_1(s) + G_1(s)G_2(s)H_2(s) - G_2(s) + G_3(s)H_3(s) + G_1(s)G_2(s)G_3(s)H_3(s)}$

---

例 3

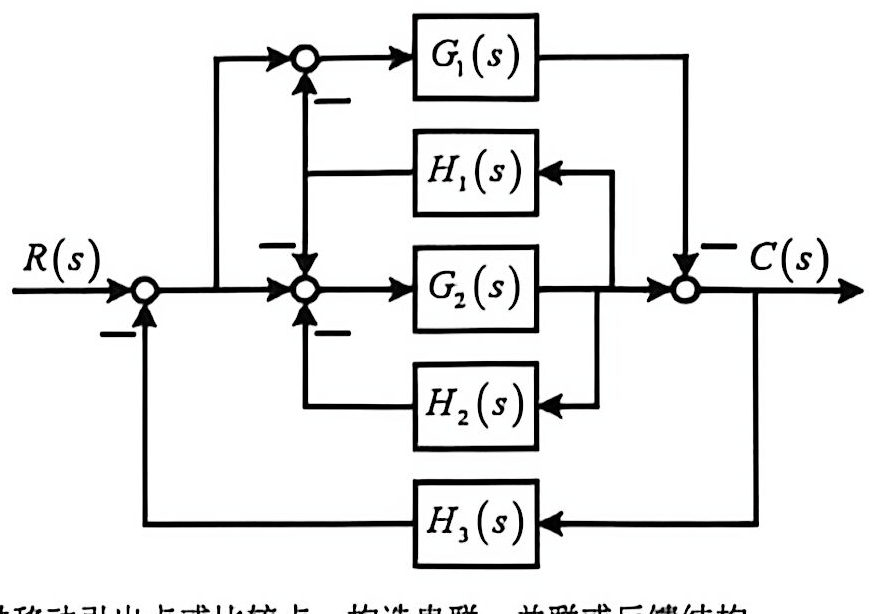

试化简如图所示系统的结构图，并求出系统的传递函数 $\frac{C(s)}{R(s)}$。

解题思路：通过移动引出点或比较点，构造串联、并联或反馈结构。

解：

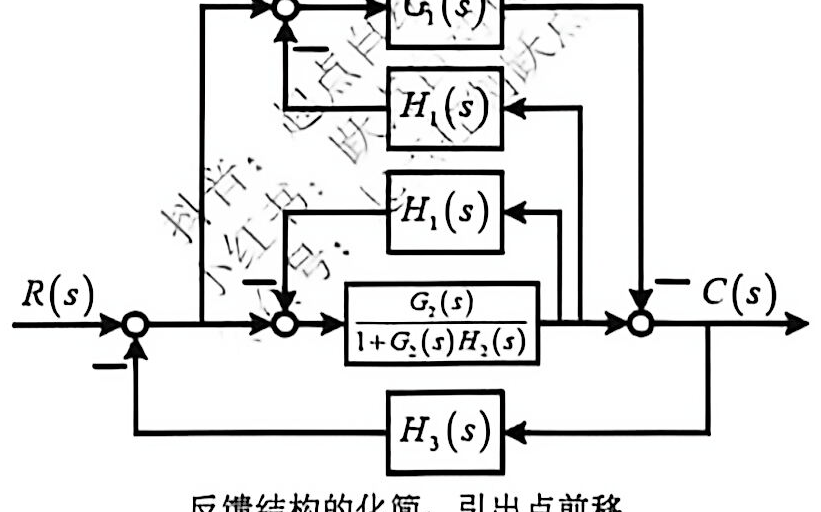

1. 反馈结构的化简，引出点前移：

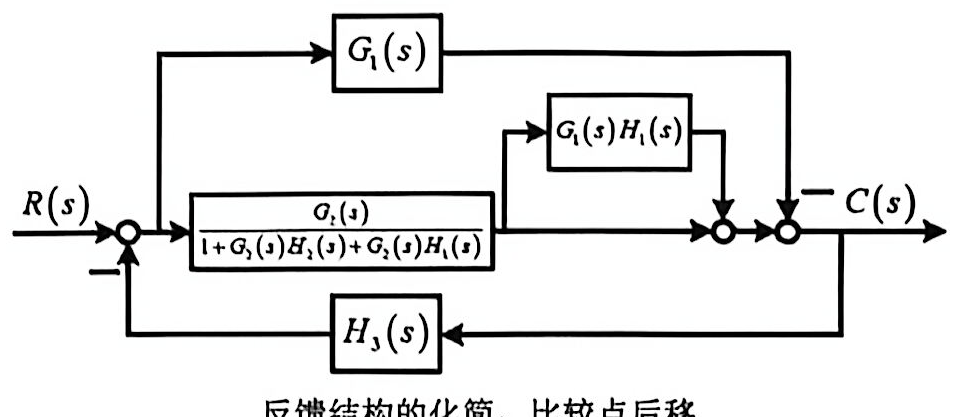

2. 反馈结构的化简，比较点后移：

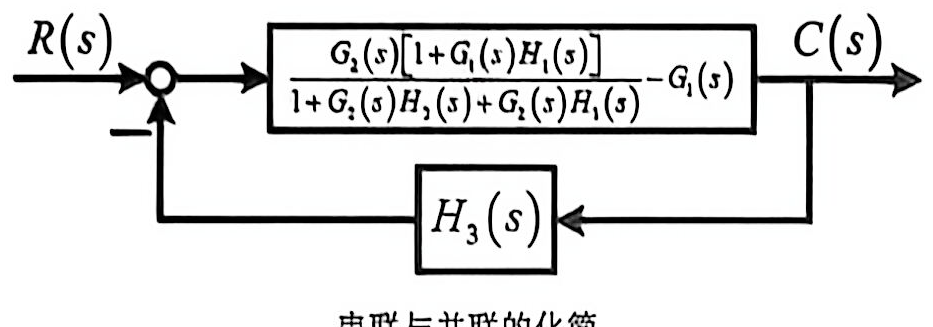

3. 串联与并联的化简：

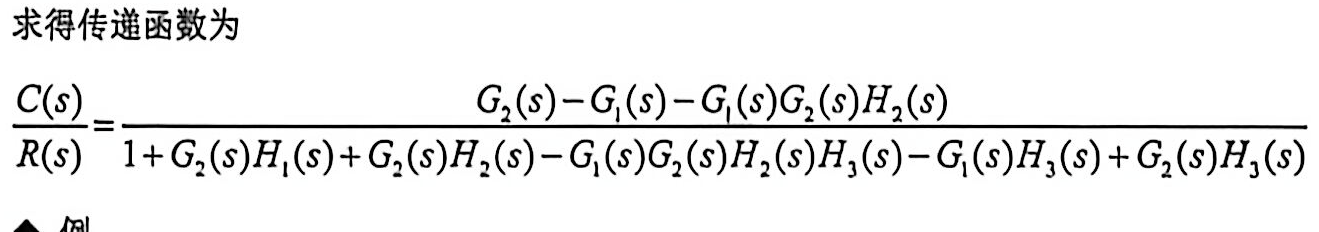

4. 求得传递函数为： $\frac{C(s)}{R(s)} = \frac{G_1(s) - G_2(s) - G_1(s)G_2(s)H_2(s)}{1 + G_1(s)H_1(s) + G_2(s)H_2(s) - G_1(s)G_2(s)H_2(s)H_3(s) - G_1(s)H_3(s) + G_2(s)H_1(s)}$



---

例 4

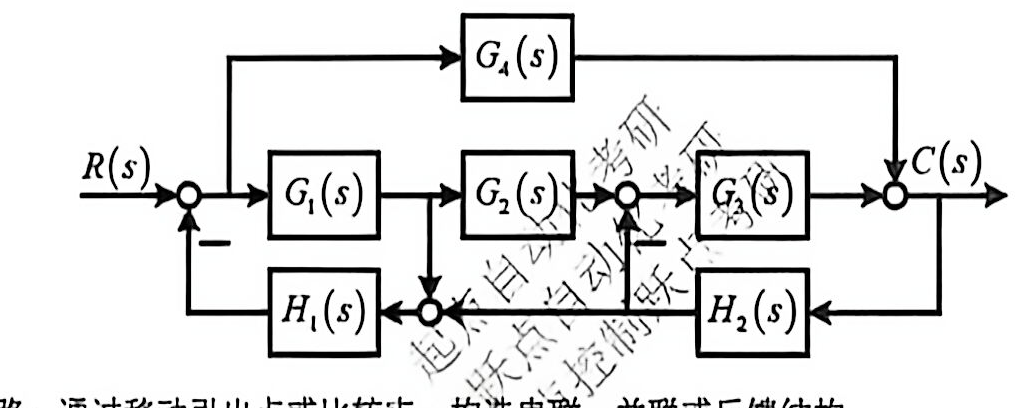

试化简如图所示系统的结构图，并求出系统的传递函数 $\frac{C(s)}{R(s)}$。

解题思路：通过移动引出点或比较点，构造串联、并联或反馈结构。

解：

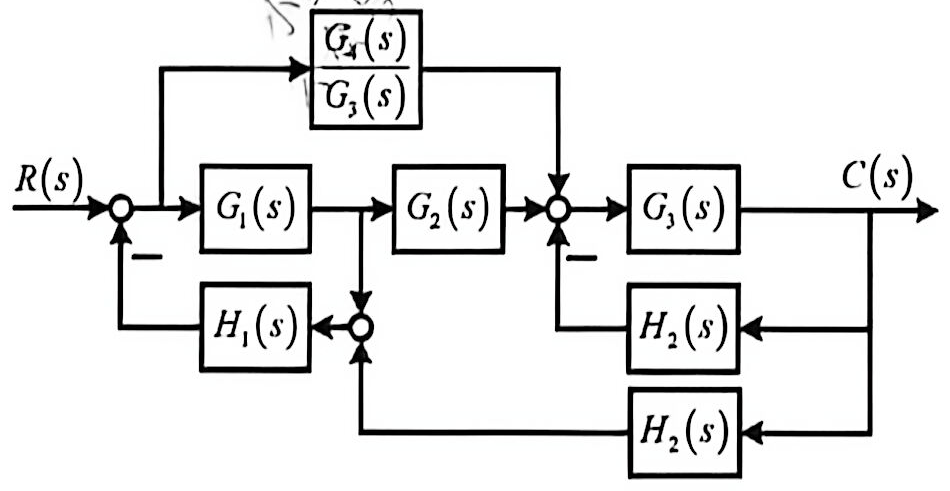

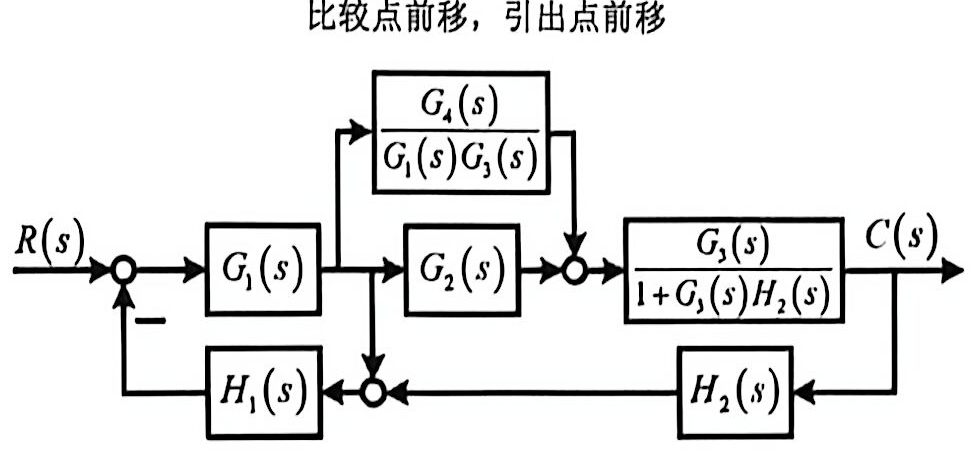

1. 比较点前移，引出点前移：

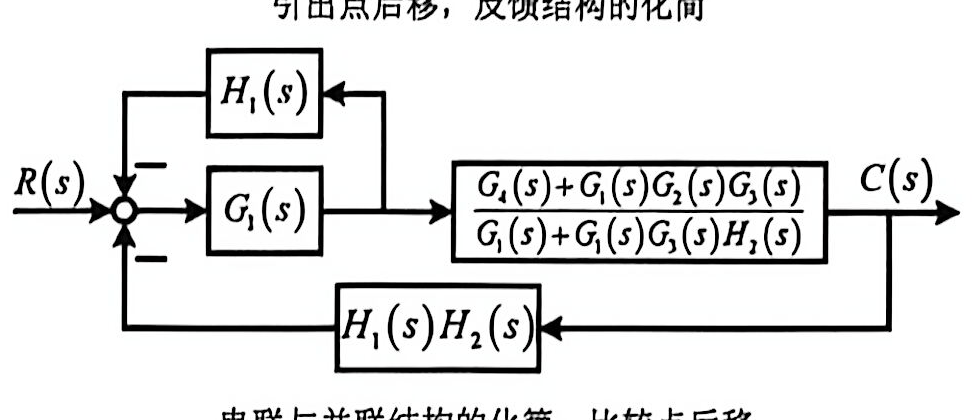

2. 引出点后移，反馈结构的化简：



3. 串联与并联结构的化简，比较点后移：

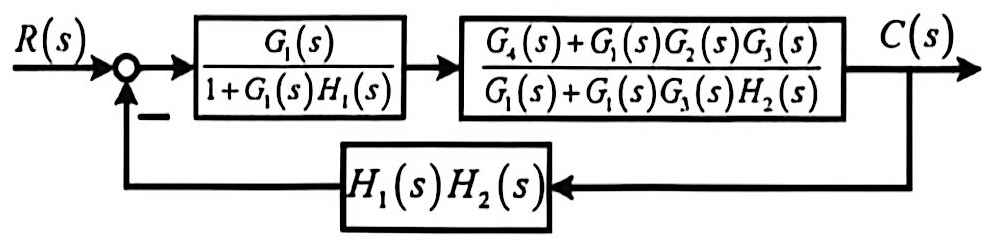

4. 反馈结构的化简：



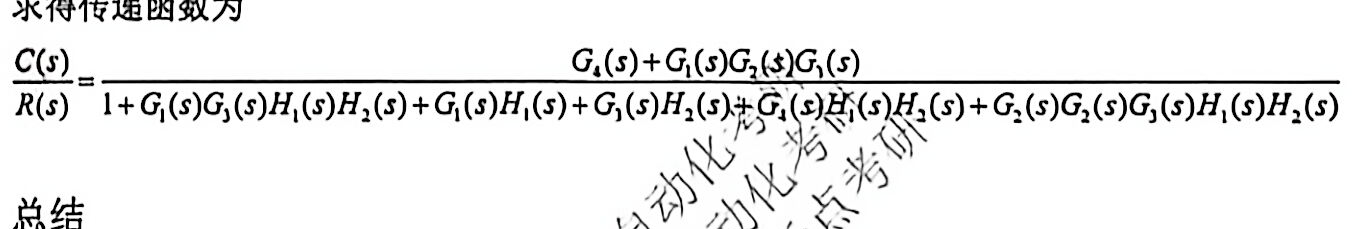

5. 求得传递函数为： $\frac{C(s)}{R(s)} = \frac{G_1(s) + G_2(s)G_3(s)G_4(s)}{1 + G_2(s)G_3(s)H_1(s)H_2(s) + G_1(s)H_1(s) + G_1(s)G_4(s)H_2(s) + G_2(s)G_3(s)G_4(s)H_1(s)H_2(s)}$



---

总结

化简结构图注意事项

• 化简结构图时，不可交换比较点与引出点的位置
• 化简前后，要保证“变量关系不变”
