04-4 电容元件及电感元件

·本节课适用对象 零基础的学生

·本节课所授知识点 电容元件及基本公式 电感元件及基本公式

·重要提示 本节课只是对电容和电感的简单介绍，并不涉及题目 后面习题课中会讲解到电容和电感在题目中的应用

1、电容元件

理想电容的图形符号如下所示。

电容器存储的电荷 $q$ 与两端的电压 $u$ 成正比，比例系数为正实数，符号是 $C$，称为电容，基本单位是 $F$（法拉）。 公式为 $C = \frac{q}{u}$ 根据电流定义，求得（电流电压取关联参考方向） $i = \frac{dq}{dt} = C\frac{du}{dt}$

2、电感元件

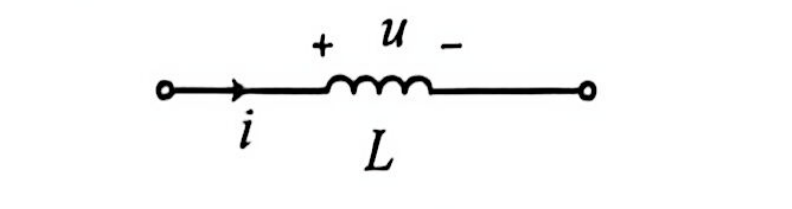

理想电感的图形符号如下所示。

理想电感的磁场中，磁链 $\psi$ 与电流 $i$ 成正比，比例系数为正实数，称为电感，符号为 $L$，基本单位是 $H$（亨利）。 公式为 $L = \frac{\psi}{i}$ 根据电磁感应定律，求得（电流电压取关联参考方向） $u = \frac{d\psi}{dt} = L\frac{di}{dt}$

·本节课应达成的目标 熟记电容和电感的基本公式

·重要提示 本节课只是对电容和电感的简单介绍，并不涉及题目 后面习题课中会讲解到电容和电感在题目中的应用
