一、（10分）给定系统框图如下：

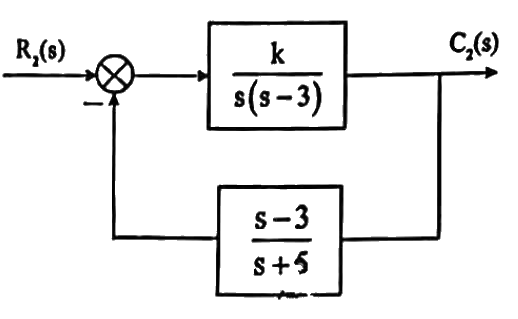

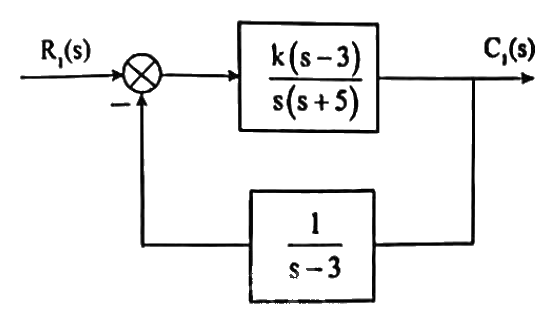

试求在单位阶跃输入作用下，两系统的输出稳态值 $c_1(\infty)$，$c_2(\infty)$.

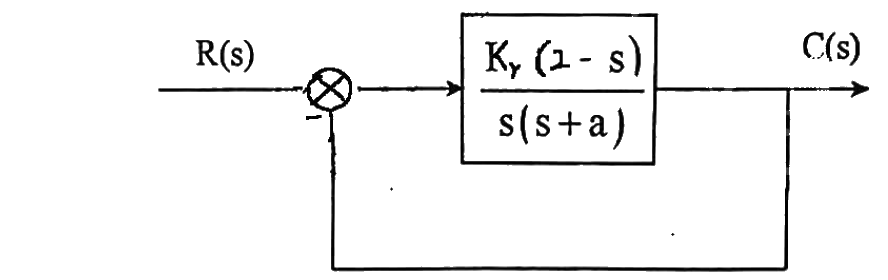

二、（15分）已知系统如图：

（1）当 $a=2$ 时，作 $K_v$ 从 $0\to\infty$ 变化的根轨迹，确定系统无超调时的 $K_v$ 取值及系统临界稳定时的 $K_v$ 值；

（2）当 $K_v=2$ 时，作 $a$ 从 $0\to\infty$ 变化的根轨迹，并确定系数 $\zeta=0.707$ 时的 $a$ 值

三、（15分）

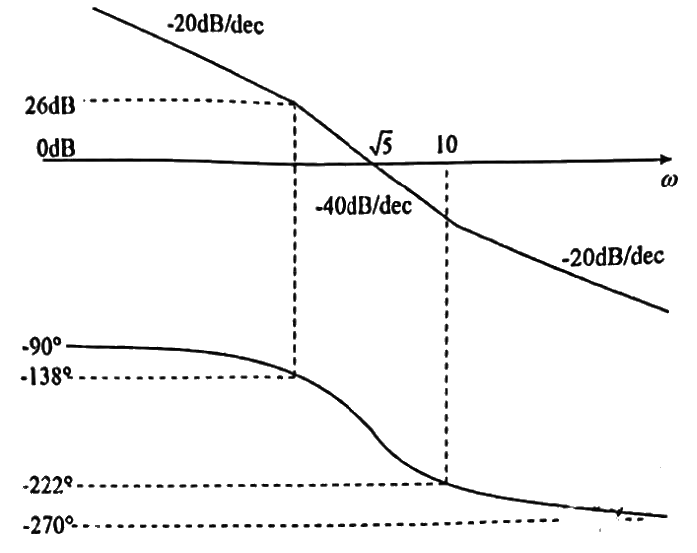

已知系统的开环 Bode 图如图所示，

（1）求系统的开环传递函数；

（2）利用 Bode 图，用奈氏判据判断闭环稳定性。

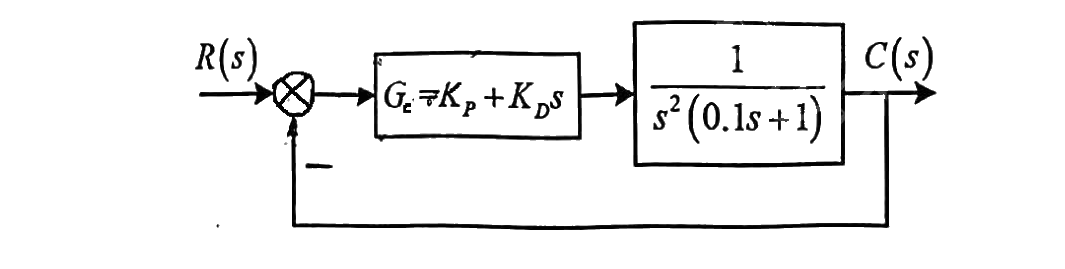

四、（12分）已知系统如图

要求校正后系统输出的最大超调量 $\sigma_p=16\%$，调整时间 $t_{5\%}=3$（秒），试确定校正中的参数 $K_P$ 和 $K_D$。

五、（10分）

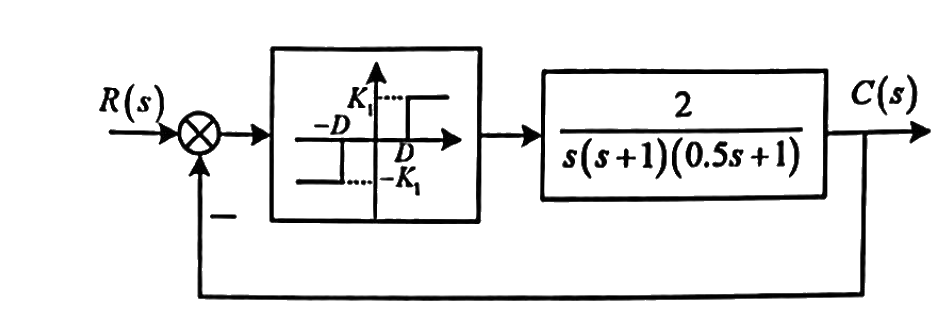

非线性系统如下图所示

死区继电特性描述函数 $N(M)=\dfrac{4K_1}{\pi M}\sqrt{1-\left(\dfrac{D}{M}\right)^2}$，式中，$M$——输入正弦信号的振幅。

（1）判定该系统的稳定性；

（2）该系统是否存在自振荡？若有，请求出有振荡的角频率和振幅。

六、（10分）一单位反馈系统，其闭环传递函数为 $\dfrac{C(s)}{R(s)}=\dfrac{k_1(s+\omega_1)}{s^3+\omega_2s^2+k_1s+k_1\omega_1}(\omega_1<\omega_2)$，求 $r(t)=t^2\cdot 1(t)$，系统达稳态后其输出量 $c(t)$ 随时间变化的函数式。

七、（13分）（1）已知系统 $[A,b,c]$，其中 $A=\begin{pmatrix}a_1 & 1\\ 0 & a_2\end{pmatrix}$，$b=\begin{pmatrix}1\\ 1\end{pmatrix}$，$c=(1\quad 0)$，试分别求取系统为可控和可观测的参数 $a_1$ 和 $a_2$ 的取值范围；
